產品簡介

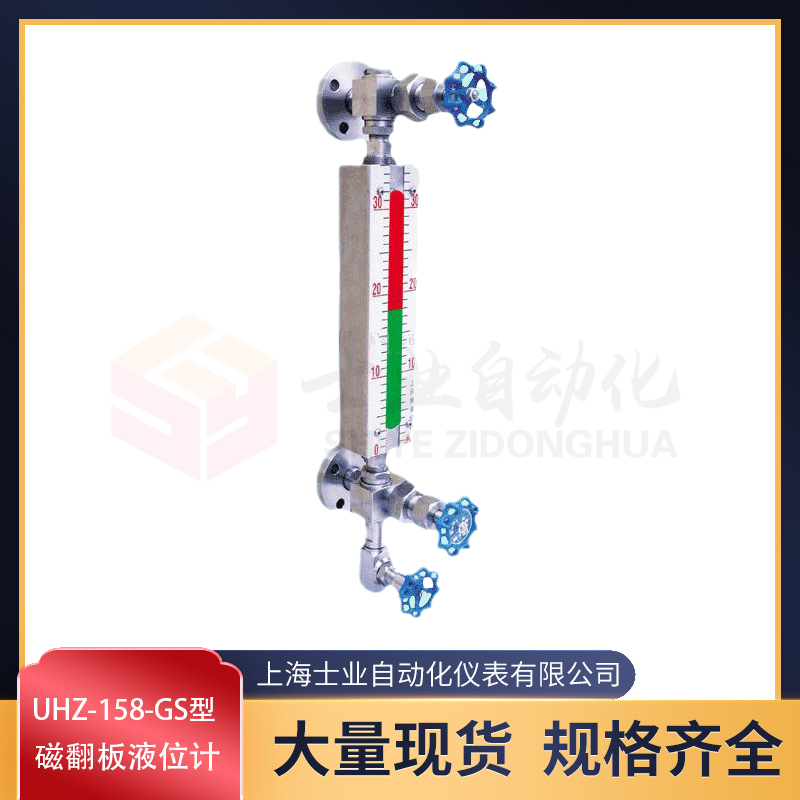

彩色石英管液位計是采用國內外最新高科技研制而成它是普通玻璃板液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力冶金等行業各種透明液體容器和鍋爐上，如：水、汽油、液化氣、液氨、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量，同時適用于二種不同介質密度的界面測量。彩色液體計安裝在各種容器及鍋爐上，直接觀測到液位變化，液相顯示呈現綠色，氣相顯示呈現紅色界面測量呈三色分界面，液、氣顯示反差很大
普通玻璃板液位計的更新?lián)Q代產品，適應更嚴酷工況，界面顯示清晰
基本特點/參數
特制的99.9% Si02 透明石英管，其變形點為1077℃，軟化點為1730℃
抗壓強度10MPa，膨脹系統數5.5×10-7。
經特殊工藝處理后具有耐高溫、高壓和優良的機械特性
工作壓力：1.6、2.5、4.0、6.4、10.0MPa
工作溫度：<520℃
測量范圍L：測量范圍由中心距而制定，300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸
石英管外徑：Φ24、Φ29，Φ40
伴熱蒸汽夾套：G1/2"外螺紋。
接口法蘭：采用化工部2009年最新頒發的HG20592 ~ 20635 -2 009法蘭標準。法蘭通徑DN20、DN25。如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。
鋼球自動封閉壓力：>0.2MPa
重量：15 ~ 30kg
安裝與使用
彩色液位計在運輸、安裝過程中要小心輕放，防止石英管及濾色片破碎。開箱并校對附件是否齊全。安裝前細讀使用說明書。
安裝前應先考慮濾色片在自然光源較強場合（東南方向）。如需調整濾色片和觀察位置的方向，松開兩端大六角螺，然后固緊，同時在調整濾色片位置時不可拆卸石英管。液位計在出廠前已按1.5倍工作壓力試壓，用戶在有條件的前提下可進行1.5倍工作壓力的水壓試驗。
彩色液位計的上下法蘭（螺紋）和容器連接后。如果容器內液體為高溫，應事先對石英管進行預熱半小時后方可正式運行，以免石英管爆裂。使用時要緩緩開啟上、下閥，使液體沖刷玻璃管內壁。當容器內液體進入液位計升壓時，可能彩色顯示不清晰，這是由于液體波動，壓力不穩定造成的，待穩定后即能正常顯示。
液位計應先定期進行沖洗玻璃管，用清潔劑排污。濾色片可拆下清洗，以免影響紅、綠顯示。
彩色液位計正常運行時，閥桿退出不少于4轉（防止鋼球碰到閥桿頂部），以保證鋼球自動密封。
