電接點式壓力表液位控制電激路

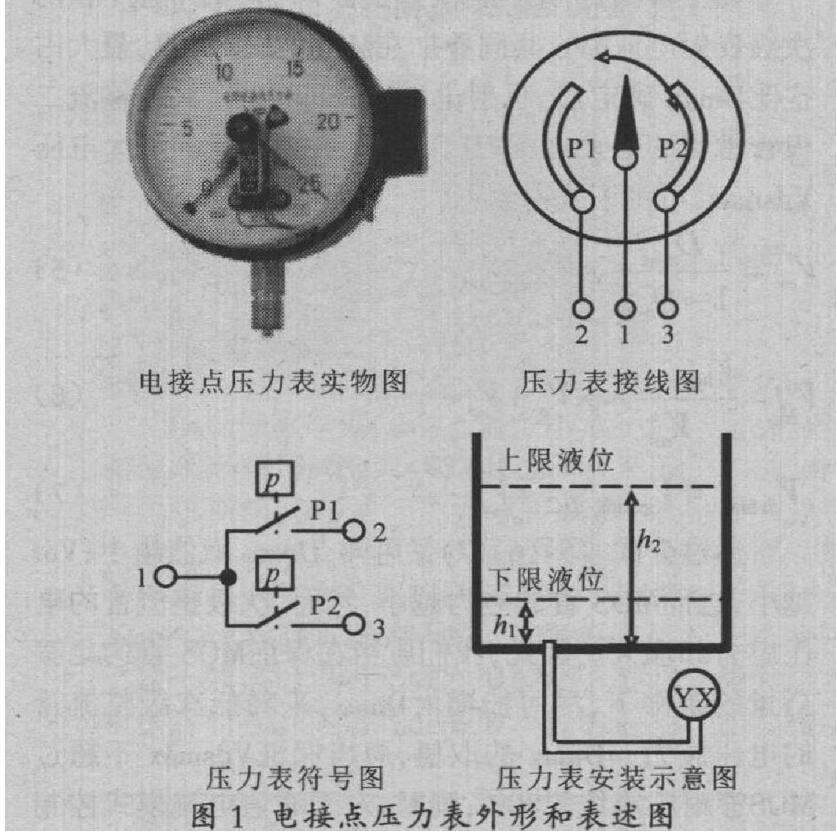

電接點壓力表通過管道與被控制的液體連通,液位的變化轉變?yōu)閴毫Φ淖兓?而壓力的變化,轉變?yōu)?/span> 壓力表內開關觸點的變化,表征為開關的閉合或打開,最終驅動或停止電動機-水泵機組的運行狀態,達到 控制液位的目的。常用電接點壓力表的結構等如圖1所示。
實際中,電接點壓力表通過管道安裝在水池的下方,以方便取得液體壓力信號。一般綠針P1為下限 (低液壓)觸點,引出線標號為2,紅針P2為上限(高液壓)觸點,引出線標號為3,兩者根據需要人為調節設定; 黑針指示液體壓力的實時值,引出線標號為1。當黑針轉動到與綠針重合時,1、2導通，低位開關P1閉合; 當黑針轉動到與紅針重合時,1、3導通，高位開關P2閉合。
高液位停低液位開液位控制電路
當液位達設定下限水位h1時，啟動電動機-水泵機組，為水池注水;當液位達設定上限水位h2時,電動 機-水泵機組停止供水;除此以外的其他液位，機組不工作，處于待機狀態。供水系統比如水塔上水就屬于 這種情況。

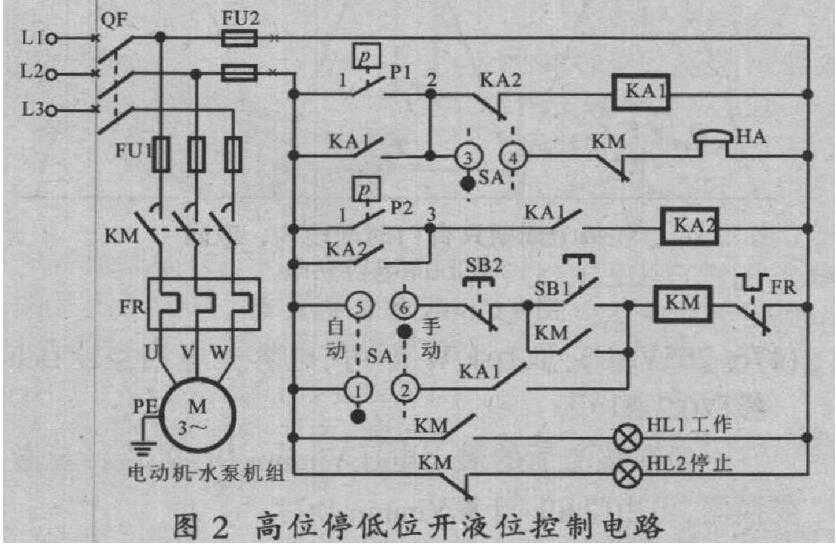

電原理圖如圖2所示。電路具有手動和自動兩種工作方式，由轉換開關SA完成手動切換。電接點壓 力表可采用YX-150型，P1、P2分別為下限位和上限位開關。
手動控制工作過程：
閉合三相電源開關QF,電路接通電源。右旋轉換開關SA至“手動’’位置，觸點⑤一⑥接通，①一②、 ③一④斷開。按壓?jiǎn)?dòng)按鈕SB1,交流接觸器KM線圈得電，主開關KM閉合并自鎖，電動機-水泵機組運 轉，工作指示燈HL1亮起，表示水泵向水池內注水;人工觀察水池注滿后，按壓停止按鈕SB2,交流接觸器 KM線圈失電，自鎖解除，主開關KM打開，機組停轉，工作指示燈HL1熄滅，停止指示燈HL2亮起。
閉合三相電源開關QF,電路接通電源。左旋轉換開關SA至“自動’’位置，觸點⑤一⑥斷開，①一②、 ③一④接通。若液位處在圖1中h1和h2之間任意位置，開關P1、P2均處于關斷位置，控制電路不工作， 停機指示燈HL2亮起。當液位下降到設定下限液位h1時，電接點壓力表開關P1閉合，觸點1—2導通， 繼電器KA1線圈得電吸合并自鎖，交流接觸器KM線圈經由①一②、KA1得電，主開關KM導通，電動機 -水泵機組啟動注水，同時工作指示燈HL1亮起,停止指示燈HL2熄滅。注水過程中，即使水壓上升后下限 開關P1打開，由于繼電器KA1的自鎖作用，接觸器KM線圈依然得電，主開關閉合，機組仍繼續運行注水。
當液位上升到上限液位h2時，電接點壓力表開關P2閉合,1—3導通，繼電器KA2線圈得電閉合，其動 斷開關打開，繼電器KA1線圈失電，所有動合開關KA1打開，交流接觸器KM線圈失電，主開關KM打開， 電動機-水泵機組停機，注水結束，同時工作指示燈HL1熄滅，停止指示燈HL2亮起。
電鈴HA作為運行中出現因故障而停機報警使用。電鈴HA報警時，停機指示燈HL2同時亮起，通知 排除故障。
無論自動還是手動，任何情況下出現故障，按壓停止按鈕SB2,都能及時停機，故SB2又稱急停按鈕。
所有熔斷器均為短路保護器件，F(xiàn)R為熱保護繼電器，當電動機因過載而過熱時，能自動切斷交流接觸 器線圈回路而停機。
控制電路工作在線電壓(380V)狀態下，安裝時務必注意良好的絕緣工藝，尤其與液體靠近的地方更要 小心，謹防漏電?？紤]到安全問題，可在電路的X處斷開后接入一個雙線圈隔離降壓變壓器(100W足夠), 初級接380V,次級為控制電路低壓交流供電，當然，控制電路的所有元器件的額定工作電壓要相應改變。
高液位開低液位停液位控制電路

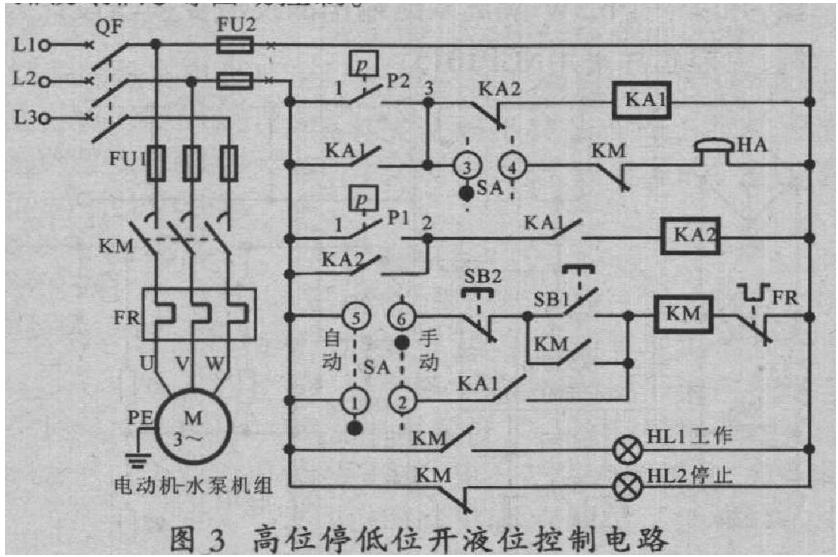

只需對圖2液位控制電路的接法稍加改造如圖3,即可改造為高液位排水、低液位停機電路，可用于
積水排澇、排污等自動控制。
閉合三相電源開關QF,電路接通電源。右旋轉換開關SA至“手動’’位置,觸點⑤一⑥接通,①一②、 ③一④斷開。按壓?jiǎn)?dòng)按鈕SB1,交流接觸器KM線圈得電,主開關KM閉合并自鎖,電動機-水泵機組運 轉,工作指示燈HL1亮起,表示水泵開始排水;人工觀察下降到合適液位或排完時,按壓停止按鈕SB2,交流 接觸器線圈KM失電,主開關KM打開,電動機停轉,工作指示燈HL1熄滅,停止指示燈HL2亮起。
自動控制時的工作過程：
閉合三相電源開關QF,電路接通電源。左旋轉換開關SA至“自動’’位置,觸點⑤一⑥斷開,①一②、 ③一④接通。若液位處在圖1中hi和h2之間任意位置,開關P1、P2調處于關斷位置,控制電路不工作, 停機指示燈HL2亮起。
當液位上升到警戒液位h2時,電接點壓力表開關P2閉合,1一3導通,繼電器KA1線圈得電并自鎖, 所有動合觸點KA1閉合,交流接觸器KM線圈經由①一②、KA1得電,主開關KM導通,電動機-水泵機 組啟動排水,同時工作指示燈HL1亮起,停止指示燈HL2熄滅。
排水過程中,即使水壓下降導致上限開關P2打開,由于繼電器KA1的自鎖作用,交流接觸器KM線圈 依然通電,機組繼續運行排水。
當液位下降到下限液位h1時,電接點壓力表開關P1閉合,1一2導通,繼電器KA2線圈得電閉合,使繼 電器KA1線圈失電,KA1所有動合開關打開,交流接觸器KM線圈失電,主開關KM打開,電動機-水泵機 組停機,排水結束,同時工作指示燈HL1熄滅,停止指示燈HL2亮起。
