船舶壓力表現場檢定工作可行性技術分析與研究

發布時間:2018-08-09 13:31:59 瀏覽:

提出了目前船用壓力表現場檢定的必要性,并對在船艙現場開展檢定工作的可行性進行了技術分 析和展望。

0.引言

目前,船舶上配備了大量用于監測動力系統技術 狀態的壓力儀表(包括彈簧管式壓力表、壓力變送器 和壓力傳感器等)特別是由于彈簧管式k力表具有成 本低、壓力指示直觀和安裝方便等諸多優點,所以, 這種k表在船上裝配的數量很大在航行狀態下 些船用壓力表大部分都一直處于工作狀態,一旦失準, 將直接影響對相關船舶系統技術狀態的判斷結果。造 成的影響,一是會影響船舶相關任務執行的效果;另 一方面還可能會對船舶航行安全和船員的人身安全 造成潛在威脅因此,必須按要求定期對這些壓力儀 表進行計量檢定。

目前,各計量技術機構對船舶儀表實施計量保障 時,可采用的模式有如下:

1)拆卸送檢:將能拆卸的儀表送至計量檢定室進 行檢定或校準。這種方法雖然在一定程度上滿足對儀 表的計量保障需求,但由于這些儀表數量大,把它們 拆卸下來送檢需要很長的周轉時間,這會嚴重影響船 舶航運任務的順利執行。

2)現場檢定:采用普通車輛將測量標準或設備運 送到非標準環境現場實施應急檢定,這種方式最適合 船舶儀表的計量保障需求但是,測量標準脫離實驗 室標準環境到現場校準壓力儀表,卻存在很大風險: 一是檢定工作是非標準實驗環境下進行,會對檢定結 果造成4吳判”;二是會對測量標準的安全可靠性帶 來影響。

船舶航運經濟的發展,對儀表現場檢定的需求已 日益迫切,如何緊隨計量保障技術的發展,從開展船 舶壓力儀表現場檢定的可行性研究入手,科學有效地 解決船舶壓力儀表的檢定問題已迫在眉睫

1.船舶現場開展壓力表檢定工作的可行性分析要素

要探討在船舶現場開展壓力表檢定工作的可行性, 從而解決船舶壓力儀表的現場檢定問題,筆者認為, 需要從測量標準基礎要素、誤判”風險分析核心要素 和現場檢定工作約束性要求等三個要素進行分析研究

1.1基礎要素

分析什么樣的測量標準可用于船舶現場的壓力表 檢定工作是進行現場檢定問題研究的基礎。當前的測 量標準設備一般是基于實驗室條件下研制而成的對 于船舶現場溫度適應性、濕度適應性、鹽霧耐受性、 震動適應性等則未做相應設計。如果憑主觀臆斷,i 接將適于實驗室使用的測量標準用于船舶現場,帶來 的問題一是造成測量標準損壞;二是引入更多測量不 確定度分量,造成測量不準,從而引起4吳判'

所以,現用測量標準能否直接在船舶現場使用, 或者如果當前測量標準不能用于現場,那么能否提供 在船舶現場展開計量檢定的測量標準器,這些問題的 解決是開展現場檢定工作的基礎。

按JJG52 _ 1999《彈簧管式一般壓力表壓力真空 表及真空表檢定規程〉〉中的規定,當前常用的壓力標 準器有:®活塞式壓力計;②活塞式壓力真空計③ 液體壓力i④彈簧管式精密壓力表,彈簧管式精密復 空表⑤其它符合標準器誤差要求的壓力計量標準器 前3種由于其自身特殊的結構特點和對振動、水平等條件的嚴格限制,它們基本不適合在船舶現場開 展檢定工作,后兩種壓力標準器可加入一些輔助設備 或進行技術革新,可以在現場開展檢定工作,但都需 要進行深入的分析研究,避免出現誤判”。

1.2核心要素

丨即要分析現場開展檢定工作的風險從而為有效 避免“誤判”提供理論基礎。這是進行現場檢定問題 研究的核心。

實際上,°在與標準實驗環境條件不同的船舶現場開 展壓力表的檢定工作,能否可行,關鍵在于是否會出現 “誤判,,,即將合格的儀表判為“不合格,,,或者相反。 這都是不允許的,也是嚴重違背檢定工作“公正判決,°, 宗旨的。這需要結合現場條件對測量標準和被檢表影響 情況的^析,在充分論證分析的基礎上,科學合理地評 估現場檢定工作的風險,并提出相應對策。

檢定的過程,是將被檢計量器具與計量標準對同 一參數量值(^進行測量,檢定規程的貫徹,是通過各 級計量標準對下一級計量器具進行檢定實現的。檢定 的目的在于判斷被檢計量器具是否在允許誤差#圍內。 如果檢定結果將合格的計量器具判斷為不合格,或^ 相反,則都被稱為“誤判”。

現場檢定風險分析的焦點是:現場檢定結果對 “誤判,,所造成的影響。

所有檢定過程,IP存在一個參考溫度基線,一般 確定為20T。以此為基礎#為簡單起見,不考慮其它 因素影響,&考慮溫度變化所引入的隨機誤差。

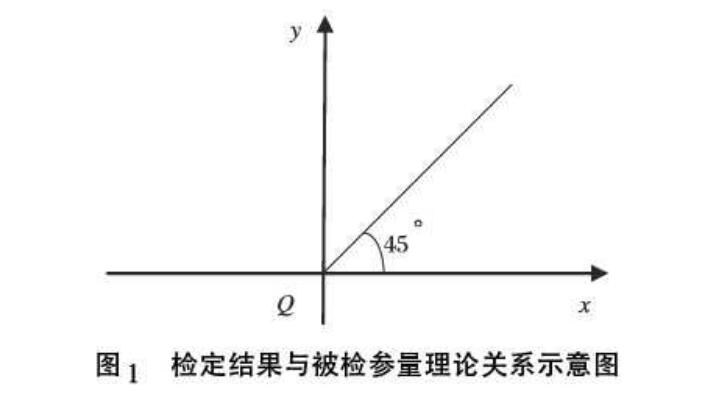

被檢對象隨機誤差造成誤判情況如圖1 示。橫 軸代表被檢對象對參量卩的測量結果;縱軸代表^量 標準對參量的測量結果/

從理論上講,如果被檢儀表和測量標準都不存在 測量誤差,則

x = Q9 y = Q

但是,由于環境溫度變i七等因素的影響,測量標 準和被檢對象對參量Q的測量結果與Q的實際值都會 有一定差異.

設被檢計量器具按技術條件的規定,其誤差限為 ±Tc當實際測量結果的系統誤差為+ /^或時, 誤的風險最大。

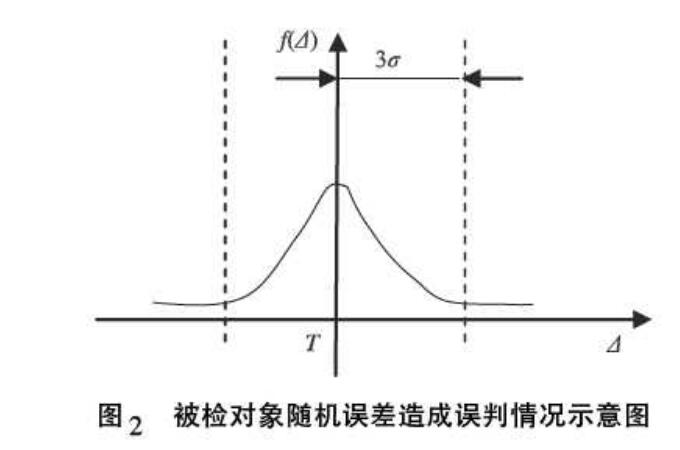

為簡單起見,不°考慮系統誤差的影響僅考慮隨 機誤差所引入的不確定性,用概率分析手段表示如圖 2所示r它一般為正態分布,圖中橫坐標j代表測量 誤差,縱坐標A(d)表示與測量誤差d出現概率相對應 的概率密度函'數。

則有: °

?如果則判定被檢計量器具合格; ?如果d <_r或>+r,則判定被檢計量 器具不合格。_ max

其中,為對被檢計量器具檢定時測量誤差的最大 值,即

^max =1^1+^

式中:0為被檢計量器具的系統誤差;。為被檢計量器 具的標準偏差,&=3。

從廣義上講?誤判,,的風險在以下范圍內都存在:

Q-T彡x彡Q+T 但如上所述,在實際工作中,大部分“誤判,,都

發生在被檢設備的示值在臨界誤差點附近,即。此時,

由于一些因素,如溫度的影響造成測量標準被檢對

象示值附加溫度誤差,則很容易出現“誤判,,現象。

圖1所示為被檢對象隨機誤差造成誤判情況示意圖。

被檢計量器具存在隨機誤差,該隨機誤差的來源 有以下幾種:①被檢計量器具本身示值隨機性;② 量標準示值隨t幾性;③人員操作隨機性;④環境因素 的隨機影響;⑤其它影響檢定結果的隨機_素等

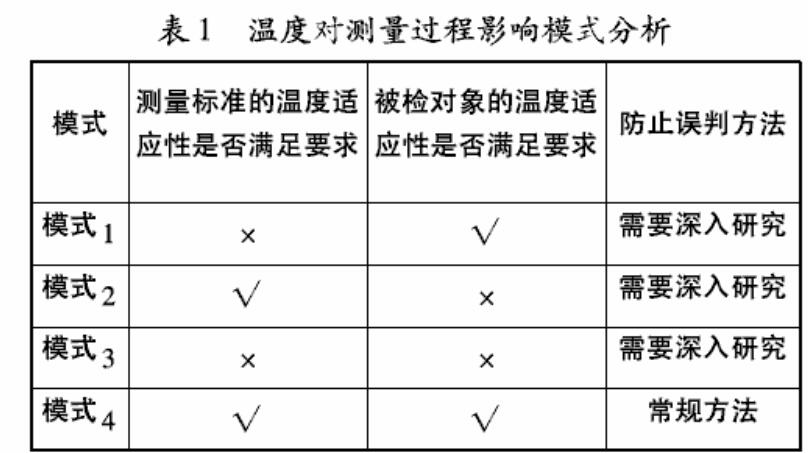

與標準實i環境中進行計量檢定操作相比,在偏 離標準實驗室環境的現場開展計量檢定,溫度的偏離 將對所用測量標準和被檢對象造成很大影響,從而增 大了 “誤判,,的風險??煞譃?種模式,見表K



由表1看出,由于現場檢定溫度偏離標準實驗溫 度(不同的測量標準和被檢對象,標準實驗溫度區間 有所不同,對壓力表的檢定而言,為標準實驗溫度為

20°C ± 5^ ,現場檢定溫度為ZOt ± 15°C),如果缺少 溫度補償措施,測量標準和被檢W象的準確度將會下 降。然而,不同的感溫材料,其溫度系數也不盡相同, 甚至有的是正溫度系數,有的則是負溫度系數這要 通過理論分析加實驗驗證來確定。


上述模式中,除了模式4可以按常規方法進行外, 其它三種模式都需要對測量標準或(和)被檢壓力儀 表的溫度適應性進行分析研究,才能確定防止誤判方 法的方法。特別是模式3,需要對測量標準和被檢壓 力儀表受k度的影響情況進行綜合分析才能確定科學 合理的誤判防止方法。

1.3約束性要求

通過船用壓力表檢定工作的可行性分析,解決在船舶現場開展儀器儀表檢定工作缺少依據性文件問題, 這是可行性分析的結果,也是進行現場檢定技術研究 的落腳點。

雖然國家頒布了壓力表檢定規程,但這些檢定規 程一般是基于標準實驗環境條件(即以20^:為基準的 溫度區間,如編寫而成的,其中未對現 場開展檢定工作提^要求。要實施現場檢定工作, “量身定做”適合開展現場檢定的檢定規程。下面 對檢定規程中的要素加以詳細分析。

一般壓力表檢定規程中提出的要素如下:

1)適用范圍

檢定規程中要求是適用于首次檢定、后續檢定和 使用中檢驗。

但對于船舶壓力儀表的檢定,須限定為器材備用 庫儀表的首次檢定、維修后的后續檢定和使用中的檢

驗。

2)檢定時的環境條件

檢定規程中要求是20 ± 5^ ^f顯然是以201 基準溫度點所確定的溫度區間。

但對于在船舶現場開展壓力儀表的檢定,溫度范 圍為5?這時,檢定時的S準溫度點發生了變 化,即應對所用標準器和被檢壓力表在該溫度范圍內 的特性進行分析,并給出具體修正措施

3對標準器的要求

檢定規程中要求所選標準器最大允許誤差不大于 被檢表最大允許誤差的1M。并提出了可供選用的壓 力標準器和配套設備的類別。

但對于在船舶現場開展壓力儀表的檢定,除上述 要求外,還應要求測量標準在非工作狀態下須適應船 舶艙內外溫濕度、振動環境,標準器說明書應給出溫 濕度適應性說明,并給出用于溫度影響修正的修正系 數或修正曲線,且在溯源時應對該修正系數或修正曲 線進行標定。

推薦的測量標準器:符合要求的精密壓力表、精 密真空表以及同準確度等級的其他計量標準器,i旦不 推薦使用活塞式壓力計做為現場檢定用的標準器

4檢定項目和檢定方法

現用檢定規程中列出了相關檢定項目,并說明了 各檢定項目開展的方法。但沒有說明在船舶現場展開 檢定的基本要求。

現場檢定規程中應明確指出,在展開檢定工作時, 應選定無明顯振動的工作臺,并對提出不影響檢定過 程中標準表和被檢表讀數正確性的光照條件。以及需 要交流供電時,供電條件要滿足安全性要求°(如零地電壓、設備安全接地等.

5)在附錄中加入展開現場檢定的推薦方式和數據 處理方法

作為現場檢定工作與實驗室檢定工作最大的區別 點,現場檢定要求提供展開檢定活動最基本的供電、 照明、記錄和操作條件,應結合典型船舶不同情況, 提出相應的要求。

與常規檢定不同的是現場檢定時標準器和被檢 儀表受環境溫度影響較大。須結合影響情況,提出數 據處理方法,以避免誤判情況的發生。

從上面的分析看出,編寫船舶壓力儀表的現場檢 定規程時,應與現用檢定規程有所區別,特別應關注 上述第二、第三條。

第二 涉及所提出現場檢定條件要求的合理性, 第三條涉及對測量標準和被檢對象溫度適應性檢驗 主要原因是現場檢定時偏離了傳統檢定規程中提出^ 基準溫度:要對測量標準和被檢表的環境溫度 特性進行充分以避免檢定時出現誤判現象。

2.開展船舶壓力儀表現場檢定工作研究的流程

綜上所述,編寫壓力儀表現場計量檢定規程是一 項復雜的系統性工作。此項研究,可著手按以下流程 進行

2.1現場情況調研和數據采集

既然是現場檢定規程,那么首先需要了解并掌握 現場開展檢定的實際情況,從現場檢定溫濕度條件, 現場檢定基本供電、照明條件,以及現場展開檢定工 作的可能性等方面進行分析討論,特別要針對影響檢 定結果的溫度因素,通過現場實驗、數據收集等實際 數據采集手段對現場溫度及其變化、對檢定結果的實際影響數據進行采集,為現場檢定風險分析提供基礎。

2.2測量標準和被測儀表環境適應性分析

按前述4種模式,分別分析測量標準和被測儀表 對環境溫度的適應性提出防止誤判的技術方法或手 段。

2. 3現場檢定風險分析及風險對策研究

如前所述,任何影響儀表準確性判定公正性的行 為都是與計量保障工作的宗旨相違背的。只有通過風 險分析,并做出相應決策,才能為現場k定工作的開 展提供必要的技術支撐。在現場情況調研和數據采集 的基礎上,根據所建數i模型對所獲得的數據進行分 析,以此為基礎,出具風險分析報告。

2.4風險排除方法驗證

通過研究現場檢定風險,根據所提出的排除對策, 對所提出的方法或手段進行實際驗證,如方法得當, 就可編寫現場檢定規程的初稿。

2.5問題反饋及解決

對所提出的風險排除方法或手段進行實際驗證后, 如果發現方法或手段失當,就要及時反饋情況,并及 時加以解決。

2.6現場檢定規程初稿編寫

按檢定規程編寫格式和技術內容要求,編寫現場 檢定規程初稿^

編寫現場k定規程初稿后,就可順次開展現場檢 定規程意見征求、試用版評審與發布、試行、修訂和 正式頒布工作,這里就不再一一繁述+。
