壓力表彈性元件的特性及評定方法
0.引言
彈性式壓力表、真空表、壓力真空表、氣壓表 以及其他各種專門用途的彈性式壓力儀表,主要用 于測量各種液體、氣體或蒸汽的表壓力和大氣壓力。 彈性式壓力儀表具有結構簡單、使用方便、造價低廉、 測量范圍寬廣等優點,因而得到廣泛的應用。
彈性式壓力儀表的工作原理是利用各種形式的 彈性元件作為敏感元件來感受壓力,彈性元件受壓 變形后產生的反作用力與被測壓力相平衡,此時彈 性元件的形變就是所受壓力的函數,這樣就可以通 過測量彈性元件的形變量來測得所受壓力的大小。
1.彈性元件的分類

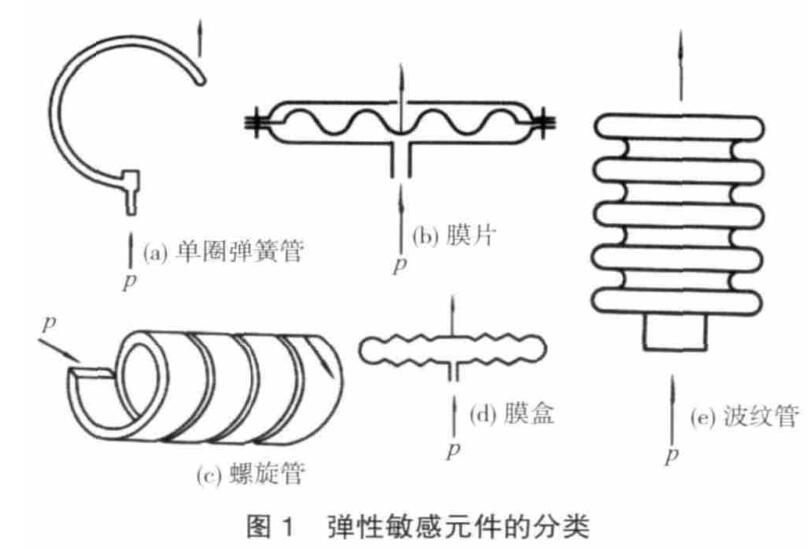

根據彈性敏感元件形狀的不同,可以將其分為 彈簧管式(單圈彈簧管和多圈彈簧管即螺旋管)、膜 片式、膜盒式和波紋管式,圖1為彈性敏感元件的 分類。
2.彈性元件的主要特性
2.1彈性形變
在彈性極限范圍內,彈性元件的形變與壓力成
正比。當作用壓力取消后,彈性元件能恢復到初始 尺寸和形狀,這種現象稱為彈性形變。
2.2彈性后效
元件不是立即完成相應的形變,而是在一段時間 內持續發生形變的現象就叫做彈性元件的彈性后效。
2.3彈性滯后(彈性遲滯)
加在彈性元件上的負荷在其彈性極限范圍內進 行緩慢變化時,加載特性曲線與卸載特性曲線不重 合的現象,稱為彈性元件的彈性滯后(彈性遲滯)。
2.4永久形變(殘余形變)
有些彈簧管在去除外力后,經過幾天的時間仍 不能恢復到原來的形狀和尺寸,說明彈簧管產生了 永久形變(殘余形變)。這種形變可分為三種情況:
彈性元件在壓力作用下產生形變,當壓力除 去后,彈性元件不能恢復到原來的形狀,這種形變 叫做塑性形變。
彈性元件在交變負荷作用下,容易產生微小 的應力而疲勞,從而造成彈性元件的損壞,在除去 負荷后,不能恢復到原來的形狀,這種形變叫做疲 勞形變。
彈性元件持續地承受負荷,也會產生疲勞, 當除去負荷后,彈性元件不能恢復到原來的形狀, 這種形變叫做彈性元件的蠕變。
為了盡可能地避免過早出現永久形變,需要給 彈性元件規定足夠的安全系數,將彈性元件的彈性 極限壓力與最大工作壓力(即壓力表的測量上限) 之比稱為安全系數,
Po k =
Pma
式中:k —安全系數;
p0 —彈性極限壓力,Pa;
Pmax —最大工作壓力,Pa 通常,一般壓力表k為2,精密壓力表k為4。
3.彈性元件對壓力表的影響及評定
從上述分析中可以看出彈性式壓力儀表的質量 取決于彈性元件的優劣:彈性后效是壓力儀表產生 示值誤差的主要因素,它對壓力儀表的定級起著決 定性作用;彈性滯后(彈性遲滯)是產生回程誤差 的主要原因;而當彈性元件出現永久形變時,壓力 儀表往往已經無法滿足使用要求,需要進行更換了。 因此,對壓力表的檢定或檢驗實際上主要就是對壓 力儀表彈性元件的彈性特性進行評定。
在彈性元件式一般壓力表和精密壓力表的國家 計量檢定規程JJG 52-2013、JJG 49-2013和國家標 準 GB/T 1226-2010、GB/T 1227-2010 中制定了專門 的條款,對彈性元件的上述特性進行評定:
對于彈性后效,在JJG 52-2013、JJG 49 - 2013中是以示值誤差檢定的方法進行評定,在GB/T 1226-2010、GB/T 1227-2010中是以基本誤差檢驗的 方法進行評定;
對于彈性滯后(彈性遲滯),在JJG 52 - 2013、JJG 49-2013中是以回程誤差檢定的方法進行 評定,在 GB/T 1226-2010、GB/T 1227-2010 中是以回差檢驗的方法進行評定;
對于永久形變,在 JJG 52-2013、JJG 49 - 2013 中是以在測量上限處耐壓3 min的方法進行評定,在 GB/T 1226-2010、GB/T 1227-2010 中是以超壓試驗 和交變壓力試驗的方法進行評定。
4.結語
可以看出,國家計量檢定規程和國家標準對于 彈性元件的彈性后效和彈性滯后(彈性遲滯)的評 價方法是基本一致的。對于彈性元件永久形變的評 價,檢定規程采用的是在測量上限處耐壓3 min的 方法進行評定,而國家標準則采用了更為嚴格的超 壓試驗和交變壓力試驗的方法進行評定。根據需要 進行檢定或檢驗即可確定壓力表的性能是否滿足使 用要求。
