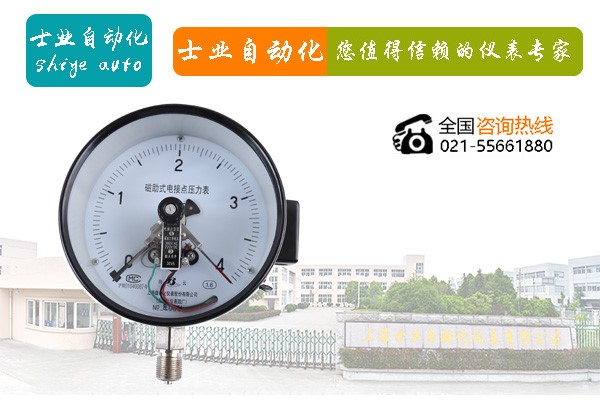

電接點壓力表的簡介
電接點壓力表是在工業當中很常用的壓力控制儀表，它與相應的的電氣器件(如繼電器及變頻器等)配套使用，就可以對被測(控)壓力的各種氣體與液體介質經儀表實現自動控制和發信(報警)的目的。
電接點壓力表的結構原理是：電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置以及接線盒(插頭座)等幾部分組織而成的。一般的電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體與液體介質的正負壓力的。
電接點壓力表的工作原理是：電接點壓力表的工作時基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形一位移，然后再借助拉桿經過齒輪傳動機構的傳動并且予以放大，由固定齒輪上的指示(連同觸頭)逐將被測值在度盤上指示出來。當其與設定指針上的觸頭(上限或下限)相接觸(動斷或動合)的瞬時，然后致使控制系統中的電路得以斷開或者接通，以此來達到自動控制以及能夠發信號報警的目的。
電接點壓力表分類全、應用廣，其中普通型電接點壓力表可適用于測量對銅合金、鐵等無腐蝕作用的氣體及液體的壓力；其中防腐型電接點壓力表的主要測壓元件以及儀表的外殼都是采用了不銹鋼材料設計，所以防腐型電接點壓力表是非常適用于測量腐蝕性較強的氣體及液體的壓力；防腐耐震型電接點壓力表是通過對其表體內進行充油，然后再利用液體阻尼來確保顯示電接點壓力表所測量到的壓力，所以它非常適用于測量介質強烈脈動以及環境震動較大的場所；還有防爆型電接點壓力表可以適用于使用環境有爆炸性混合物的危險場所。
也正是因為電接點壓力表的工作性能既非常穩定又十分的突出，所以電接點壓力表被廣泛的應用在了石油、化工、冶金、電站以及機械等工業部門。
