電接點壓力表在消防泵備用自投中的應用
對消防泵備用自投的兩種控制方式進行比較，并指出用電接點壓力表進行備用泵自 投控制的注意事項。
在電氣工程設計中，常遇到消防泵（包括消火 栓泵、噴淋泵、卷簾泵）的電氣控制問題。一般情 況下消防泵為兩臺，一臺工作一臺備用，在工作泵 出現故障時，備用泵必須盡快自投，滿足火災時對 消防水的要求，以盡快撲滅火災，把損失降到最 低。設計中（包括各手冊及標準圖），備用泵的自投 多采用在控制回路中接人主接觸器的常閉觸點來實 現。筆者最近在幾個工程的設計中，采用電接點壓 力表對備用泵進行自投控制，經過調試、驗收，反 應良好。下面以全壓啟動消防泵為例，對兩種方案 進行比較，僅供讀者參考。
1.用主接觸器的觸點進行備用泵的自投控制

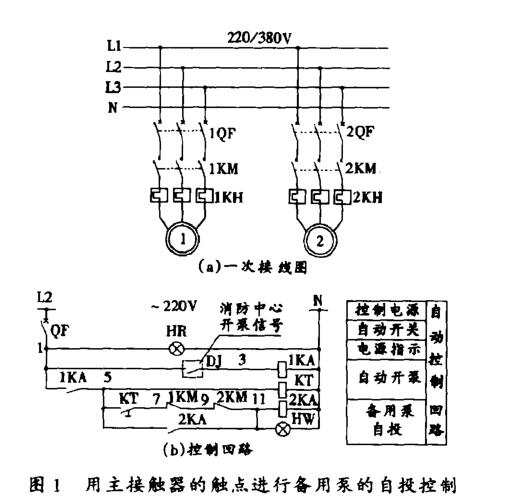

用主接觸器的觸點進行備用泵自投的控制原理 (見圖1)為：發生火災時，由消防控制中心或通過 其他方式啟動工作水泵（1#泵）。在時間繼電器尺r 設定的時間內，如果工作栗正常運轉，則備用自投 控制回路中I尺W主接觸器的常閉觸點打開，2尤4 中間繼電器不帶電，則備用泵不能啟動。相反，在 時間繼電器AT設定的時間內，如果工作泵不能正 常工作，則備用自投控制回路中1AM主接觸器的 常閉觸點閉合，中間繼電器帶電，啟動備用 泵，切除工作泵。但是水泵同其他電機一樣，存在 堵轉的情況（即水泵的電氣線路按正常情況已接通， 但水泵沒有正常運轉），此時消防水管中的水壓達 不到消防要求，且備用泵又不能自投。另外，消防 泵多為多級泵，經常有消防水漏泵的情況發生，這 時備用泵同樣不能自投，因此會影響消防人員對火 災的撲救，從而使得人們的生命和財產遭到損失。
2.用電接點壓力表進行備用泵的自投控制
用電接點壓力表進行備用泵自投的控制原理

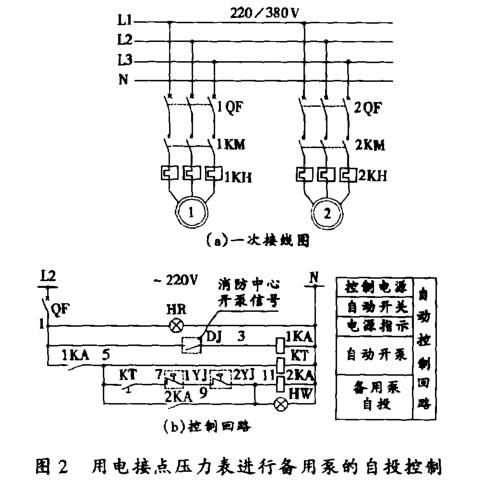

(見圖2)為：發生火災時，由消防控制中心或通過其他方式啟動工作水泵（1#泵）。在時間繼電器 尺了設定的時間內，如果工作泵正常運轉，則丄作 泵管口的出口壓力能達到規定要求，備用自投控制 回路中1K/電接點壓力表的常閉觸點打開，2K4 中間繼電器不帶電，則備用泵不能啟動相反，在 時間繼電器AT設定的時間內，如果工作泵不能正 常工作，則工作泵管口的出口壓力不能達到規定要 求，備用自投控制回路中1打電接點壓力表的常 閉觸點閉合，2M中間繼電器帶電，啟動備用泵， 切除工作泵：此控制回路就不會因為水泵堵轉而影 響水滅火，啟動消防泵的最終目的是為了保證消防 水管里的水壓能滿足消防要求。即使是工作水泵啟 動了，但是在時間繼電器AT規定的時間內其管口 的水壓沒有達到規定的要求，備用泵也會自投，以使消防水管的水壓滿足消防要求。
3.用電接點壓力表進行備用泵的自投控制注意事 項
用電接點壓力表進行備用泵的自投控制需注意 以下幾點：
a電氣專業需給給排水專業反提條件，請他 們在管道上設置電接點壓力表。
b電接點壓力表必須設置在水泵與止回閥之 間.不能安裝在止回閥后，因此每臺泵都得安裝一 個電接點壓力表，而不能兩臺共用一個。
C".電接點壓力表的壓力設定，需請給排水專 業根據樓高設定.不能任意設定。
d.&r時間繼電器的時間可自行設定，一般設 定為 10 ~ 15s。
