壓力表的正確選擇與安裝
本文根據工業生產和科研工作對壓力表的不同要求，對壓力表的選擇原則和安裝中應注意的事項做了總結。壓力表的選擇主要依據生產經驗與精度要求，而壓力表在安裝中主要注意事項有壓口、引壓管及使用環境等。
壓力表在生產和科研中應用十分廣泛。壓力 表的選擇和安裝是件重要工作。一方面，壓力表 的正確選擇與安裝可為生產和科研提供準確有效 的數據；另一方面，選用合理的壓力表可為生產 與科研提供更安全的檢測環境。壓力表若選用不 當，不能正確反映設備實際工作壓力，影響工作 人員正常操作，進而導致生產事故發生。正確選 擇和安裝壓力表對指導生產實踐具有重要意義。
1.壓力表的選擇
正確選用壓力表應當從壓力表類型、量程、 精確度和靈敏度、外形尺寸、應用范圍等方面進 行考慮。
1.1壓力表量程范圍的選擇
測量穩定的壓力時，最大量程應選擇接近正常值的1/3至2/3范圍內；測量交變壓力時，最大量 程應選擇接近而又大于正常值的2倍。為了能夠保 持彈簧長時期的彈性不變形，彈簧式壓力表交變 壓力不大于分度上限的1/2，對于瞬時測量，允許 使用分度上限的3/4。
1.2壓力表精確度和靈敏度的選擇
壓力表的精確度和靈敏度應根據使用場合測 量值最大允許誤差進行確定，一般采用以下兩種 方法來確定壓力表的精度級別。
精度^最大或最小被測壓力/壓力表測 量上限X工藝要求相對誤差
精度=絕對允許基本誤差/壓力表測量 上限X 100%
應根據上述兩種方法選擇精確度等級。對于等級的選取只取較大的數值，以保證測量的準確 性。
值得注意的是，工業上通常采用1.5級?2.5 級精確度的壓力表；而需要精確測量，如科研測 量、校驗壓力表時，一般采用0.4級或0.25級以上 的精密壓力表和標準壓力表。
1.3壓力表外形尺寸的選擇
在經濟、實用的基礎上還應考慮美觀、便于 安裝和觀測。壓力表外殼直徑有40mm、60 mm、 100mm、150mm、 200mm及250mm 6種規格。一
般根據儀表安裝的位置和環境的照明度來選擇外 形尺寸，如在照明條件差、標高較高、示值不 容易看清楚的場合，應使用表盤直徑200mm或 250mm壓力表，以適宜工作人員進行觀測。
1.4壓力表種類和型號的選擇
根據工藝要求選擇
①0.06Mpa以下非危險介質，一般選用壓力 表、真空表，差壓測量時選用玻璃管壓力計或膜 盒式微壓計；0.06Mpa以上時，一般采用彈簧管 壓力表、真空表、雙管雙針壓力表、波紋管壓力 計。
②對于油氣集輸用壓力表，主要分為就地和 遠傳兩類。就地壓力表通常選用彈簧式壓力表； 遠傳壓力表大多選用遠傳壓力表和壓力變送器。 需要遠距離（30m以外）就地指示的用遠傳壓力 表，不必就地指示的可用壓力變送器。
③需要具有信號報警及連鎖與位式調節功 能，可采用電接點壓力表、壓力繼電器、壓力調 節器。
④對于科研場所要求觀測壓力變化情況、 易出事故場所及車間、需要經濟核算及累計備查 時，米用記錄式壓力表。
根據使用環境和介質性能選擇

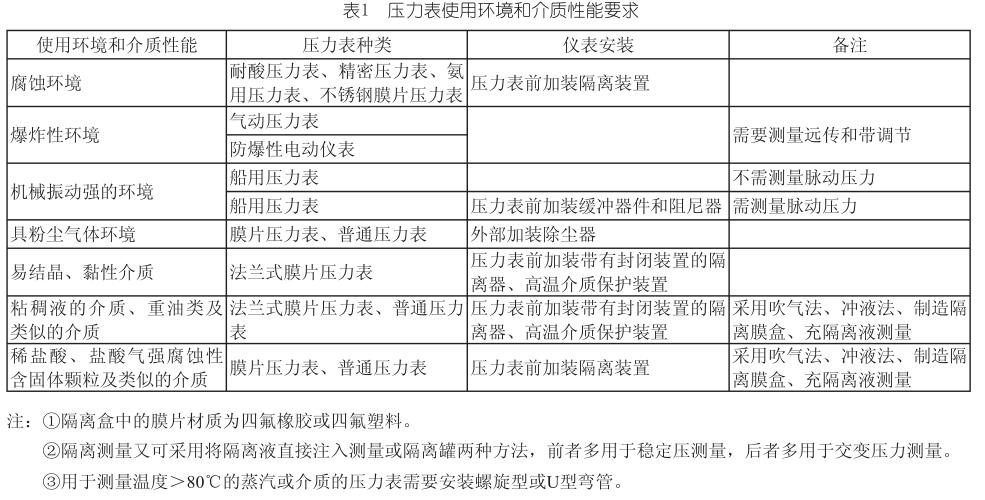

根據壓力表使用環境和被測介質的不同，如環境溫度、腐蝕情況、振動、介質易燃易爆等，選擇不 同類型的壓力表，詳見表1。

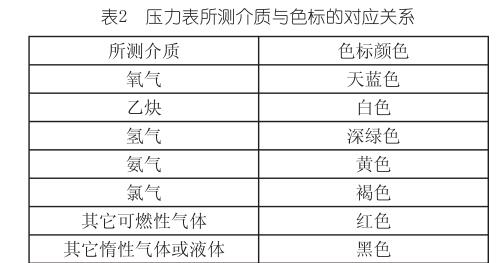

另外，根據壓力表所測介質不同，壓力表應 采用不同的色標，并注明所測介質的名稱，詳見 表2。
2.壓力表安裝
壓力表的安裝位置應符合安裝狀態的要求， 表盤一般應呈垂直狀態，位置應適合工作人員觀 察，同時要保證密封性，不得有泄漏現象發生。 安裝過程中應注意以下幾個問題：
(1)壓口位置的選?。阂皇鞘谷庸芘c介 質流動方向相互垂直，并避免選閥門、分叉、彎 頭容易形成旋渦的地方；二是當管路中有突出物 體時，取壓口應取在其前面；三是測量液體及水 蒸汽壓力時，取壓點應設在水平管道的下側壁， 使引壓管內不存在氣體，避免管道內的沉積物堵 塞取樣管口；四是對測量液體和蒸汽介質的壓力 表，最好裝在儀表盤下部，以免液體或凝結液滴 到其他儀表上。
(2)引壓管的鋪設：引壓管作用是在取壓點 到壓力表之間傳遞壓力信號，其鋪設應注意：一 是引壓管內徑通常取6?10mm，長度小于50mm， 以減小測量誤差和避免介質滯后引起壓力表的 指示延遲；二是連接導管的水平段應有一定的斜 度，應保持1:10?1:20的傾斜度，以利于管內冷凝 液或氣體排出，三是引壓管路上要裝有隔離閥， 以便檢修壓力表時使用。
(3 )安裝高度的確定：安裝高度應適 合工作人員觀察，與一般人的視線平齊，即 1.5m?1.6m，對于高壓力應高于一般人頭部，即 1.7m?1.8m左右。當壓力表安裝位置與測壓點位 置垂直相距很大時，應進行液柱差的修正。修正 數值等于儀表與測壓點垂直高度差的導管內液柱 產生的壓力值。在儀表高于測壓點時，加上此修 正值；反之，儀表低于測壓點時，應減去此值。
(4)使用密封墊片：為保證密封性，壓力表 的接頭與表座之間的密封處要選擇合適的密封墊 片。當工作溫度和壓力低于80C及2MPa時用皮墊 片或橡皮墊片；在80C?45C，5MPa以下用石棉 紙或鋁墊；工作溫度和壓力更高時，用退火紫銅 墊或鉛墊。
另外，各種壓力表安裝好后，需注明位號、 被測介質名稱等，以便于記錄和操作，禁止用普 通壓力表代替特殊壓力表進行使用。為保證測量 的準確度，在使用過程中應加強維護，定期清 洗、及時更換壓力表機芯。
