壓力表檢定數據的處理技巧

發布時間:2018-04-20 16:05:09 瀏覽:

本文介紹了精密壓力表檢定過程中數據處理的技巧,以及相關的改進措施。提高了工作效率,縮短了檢定時間,具有一定的推廣價值。

1.問題的提出

JJG49 - 1999適用于上限為-0. 1?250) MPa系列彈簧管式精密壓力表和真空表的首次檢定、后續檢定和 使用中檢驗。在實際檢定過程中,檢定數據量比較多,

(1)JJ G49 - 1999的5. 3. 2. 3款規定,精密表示值誤差檢定點不少于8個點(不包括零值);檢定點盡可能在 測量范圍內均勻分布。檢定時對每一檢定點在升壓和降 壓時均應進行兩次讀數,這樣每塊精密表進行1次示值 誤差的檢定至少有32個檢定數據。

(2)JJG49 - 1999 的 5. 3. 2. 6 款規定,對 0.06、. 1 級精密表按(JJ G49 - 1999,以下同)5. 3. 2. 4方法連續進 3次檢定;對0. 16 >0.25級精密表按5. 3. 2. 4方法進 2次檢定,對0. 4、. 6級精密表按5. 3. 2. 4方法進行 1次檢定;300分格精密表按5. 3. 2. 4方法連續進行2 檢定。在整個檢定過程中不允許調整精密表。這樣對 0. 06、. 1級精密表的示值誤差的檢定至少有96個檢定 數據,其它如0. 16、. 25級精密表和0. 4、. 6級精密表 則分別有64個和32個檢定數據。檢定數據如此之多, 且在以下幾個方面,處理起來比較麻煩,且耗費檢定時 間。

1.1檢定數據的讀取

精密表的準確度等級分為6種(見HG49 - 1999 1),每種規格的分度值都不一樣,根據JJG49 - 1999 5. 3. 2. 4要求,示值讀取時按分度值的1/ 10估讀,檢定 數據小數點后需保留的位數取決于分度值的大小,分度 值越小,小數點后需保留的位數越多。

如? 一塊準確度等級為0.25級、測量上限為 0. 16MPa的精密表,相鄰示值間有20道刻度線,其分度 值為0.01/20 = 0.0005 (MPa),則讀數最小應讀至 0.0005/10 =0.00005(MPa)。若該精密表指針所指示位 置在0. 10分度值線偏右邊3/ 10處,則該精密表指針指 示的讀數則是?先估讀出3/ 10分度值,再按下式計算?示 值=0. 10 + 0. 0005 X(3/ 10) = 0. 10015 (MPa)。

1.2檢定數據的處理

對示值誤差、回程誤差(變差)和輕敲位移的檢定,根 據JJ G49 - 1999,需計算各檢定點示值的最大值與最小 值之差、各次示值讀數的平均值、各次的讀數與該點標稱 值的最大偏差,最后根據計算的各項誤差值與“精密壓力 表允許誤差計算值一覽表”(見JJG49 - 1999附錄E) 的數值進行比較,判定該表是否合格。如表1為實際檢 定過程中的一組數據.

數據處理如下 ?

示值誤差=0. 10015 - 0. 10000 = 0. 00015 (MPa) 回程誤差=0. 10015 - 0. 09990 = 0. 00025 (MPa) 輕敲位移=0. 00010 (MPa)

檢定點各次讀數與該點標稱值的最大偏差?+ 0. 00015 允許值? ±0.00040

檢定點各次讀數的平均值=(0. 09990 + 0. 10005 +

09995 +0. 10015)/4 =0. 10000(MPa)

檢定點各次讀數與該點標稱的最大偏差=0. 10015 -0.1000 =0.00015(MPa)

1.3檢定結果的判別

“精密壓力表允許誤差計算值一覽表”(見JJ G49 - 1999附錄E)給出了精密表的允許誤差值,但數據都很 ,其中最長的達7位,計算過程中稍有疏忽就會出現錯 ,而且判別起來困難。

如該精密表的允許誤差為±0.00040 MPa,與(上文2)檢定數據的處理結果相比較,沒有一項超差。

2.術語和改進

2.1術語的引進

受“300分格精密表準確度等級及其計量性能要 (見JJ G49 - 1999表2)的啟發,為了方便檢定數據的 讀、記取,引進了 “”,后來又引進了 “小格”等術語。

對這兩個術語茲作如下的定義:

格—害密表的最小刻度,其量值為該表的最小分度值。

小格—各的1/10。小格只是人為的把精密表的最 小分度進行10等分,而在表盤上并不存在,引入該術語, 只是避免出現小數位,表達直觀且便于計算,如JJ G49 - 1999表2中“0. 7格”相應可變成為“7小格”,其它類推。

2.2對JJ G49 - 1999附錄A的改進

JJG49 - 1999中附錄A “精密壓力表或真空表)檢 定記錄表”(如表1)是與檢定規程相適應的,由于引進了 “格” “ “小格”,為了簡化數據的記錄,對該表也作了部分 的改進。

(1)表1中“標準儀器的壓力值或(真空值)”欄記錄 計量單位保持為原“MPa”不變。

(2)表1中“檢定點各次讀數的平均值”由于根據規 程要求要記入檢定證書,故計量單位仍采用“MPa” ,計算 公式為:檢定點各次示值讀數平均值(MPa)=標準壓力 值+四次示值誤差讀數的平均值小格)X小格對應的 “MPa”值。

(3)將表1中“$輕敲后被檢儀表示值”改為$輕敲后被 檢儀表示值誤差(小格)”。其余欄記錄計量單位均改為 小格”。

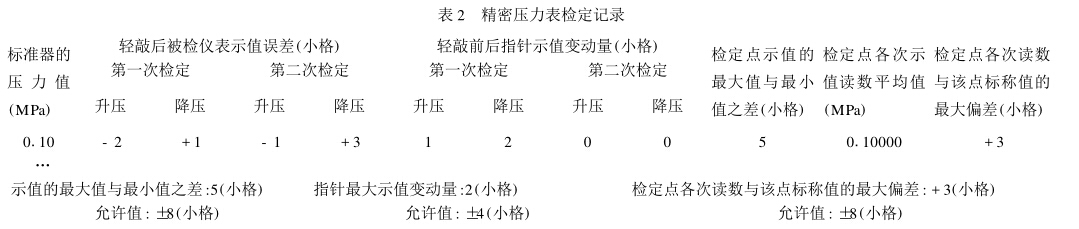

(4)改進后的表格形式如表2所示:

2.3 對JJ G49 - 1999附錄E的改進

JJG49 - 1999附錄E “精密壓力表允許誤差計算值 一覽表”(表3為該一覽表的摘錄部分)中的允許誤差計 算值位數太長,實際操作中很不方便。在工作過程中,根據每塊表的具體情況可作相應的改進。即根據每塊表不 同的分度值,將“允許誤差計算值”一欄的計量單位由 “MPa”轉化為“格”或者“小格”。時間長了,常用的精密 壓力表都可以轉化出來,用起來很方便。

2.4改進的效果

(1)簡化了檢定數據;

(2)數據處理簡便易算;

⑶檢定結果一目了然,容易判斷。

3.實例

一塊如1. 1中準確度等級為0.25級、測量上限為 0. 16MPa精密表需要檢定,有關的步驟簡述如下:

(1)分度值、格、小格的計算。

分度值=0. 01/ 20 = 0. 0005 (MPa)

格=分度值=0. 0005 (MPa)小格= X(1/ 10) =0.00005(MPa)

(2)示值誤差、回程誤差(變差)和輕敲位移的檢定及 數據處理。

以本文中1. 1為例,在檢定點0. 10 MPa處,若該精 密表指針所指示位置在0. 10分度值線偏右邊3/10處, 則該精密表指針示值可直接記入表2“輕敲后被檢儀 表示值誤差小格)欄為“3省略了表1中需要換算 (0. 10 + 0. 0005 X(3/ 10) = 0. 10015 (MPa))步驟;若指針 偏左2/ 10分度值,可記為“ -2,其它各檢定點讀數以此 類推。檢定記錄的具體情況見表1、表2(該表只列出 0. 10MPa的位置讀數)。

在數據處理時可將正負號代入計算式中直接進行運 ’如:

示值誤差 = + 3 (小格)

回程誤差=(+ 3) - ( - 2) = + 5 (小格)

輕敲位移=+2(小格)

檢定點各次讀數的誤差平均值(實際工作中此計算值按四舍五入修約規則進行取舍)=[(-2) + ( + 1) + (-1) +(+3)]/4 = 1/4(小格)=0(小格)

檢定點各次讀數與該點標稱的最大偏差=+ 3 (小格)

(3)檢定結果的判別。

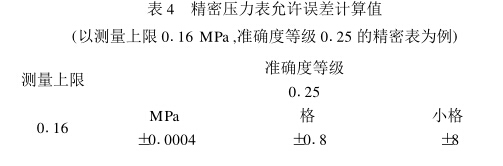

檢定結果處理時,可將該表的允許誤差值也按小格 進行計算,然后直接與表4進行比較,判斷該表是否合 格。

4.結束語

按精密表檢定示值讀數進行記錄和數據處理,技術 熟練的檢定員至少需要30分鐘才能完成,采用格或者小 格進行記錄和數據處理,一般只需10分鐘即可完成, 高工作效率達3倍,此方法適用于各種型號規格的精密 .
