動態刻度顯示數字壓力表
針對現有數字壓力表在顯示方面的不足，開發設計了一種能夠同時具有兩種顯示方式的 動態刻度顯示數字壓力表。它不僅能夠和一般數字壓力表一樣采用數碼管顯示壓力值,而且可以 用LED燈串模擬圓盤式機械壓力表指針指示即時壓力值，用常亮LED燈直觀地模擬顯示設定測 量信號的上限值、下限值。
0.引言
數字壓力表作為智能化的現場顯示儀表已經應 用非常廣泛,從識讀角度上來說它非常精準、易讀， 但是另一方面它又缺少了圓盤式機械表識讀的直觀 性,缺少了即時測量值與滿量程的比例識讀,缺少了 即時測量值的變化速度的感知，而且不能直接觀察 到儀表起測值到滿量程的測量范圍。而對于帶有限 位設定的數字壓力控制表來說，它在限位設定的直 觀性更顯不足,幾個限位的設定值都無從在表盤上 顯示。即時測量值是否接近限位設定值，超出限位 設定多少等等都不能從表盤識讀，而僅僅利用幾個 LED燈來表達即時測量值是處于哪個限值設定的 范圍內。顯示屏為液晶的數字壓力表雖可以利用柱 狀顯示條來粗略顯示測量值的大小，但需人工估算 即時測量值與滿量程的比例，識讀的直觀性仍然大 大遜于圓盤式機械表。
針對現有數字壓力表在顯示方面的不足，我公司開發設計了一種能夠同時具有兩種顯示方式的動 態刻度顯示數字壓力表。
1.動態刻度顯示表盤設計
動態刻度顯示表盤為圓型，參照?qǐng)A盤式機械壓 力表外觀設計。表盤由一組數碼管、一組功能/限位 指示燈、一組功能按鍵和圓周上雙色或三色LED燈 串組成。雙色或三色LED燈沿表盤邊緣分布，占 270°角，并有刻度表示。
數碼管顯示同一般數字壓力表的形式一樣顯示 當前壓力測量值。同時圓周上雙色或三色LED燈 串會以某一種發光顏色模擬指示當前即時壓力測量 值,隨著被測值的增加，LED燈串由低到高依次發 光;被測值減小,LED燈串由高到低依次熄滅，直觀 地模擬了圓盤式機械表壓力指示。而當數字壓力表 被用作壓力控制表（電接點壓力表）時,LED燈串在 設定的上限值、下限值處以另一種發光顏色常亮表 示，當即時測量值達到限值設定的數值時，雙色 LED的兩種顏色全部亮起,變?yōu)楹铣缮?

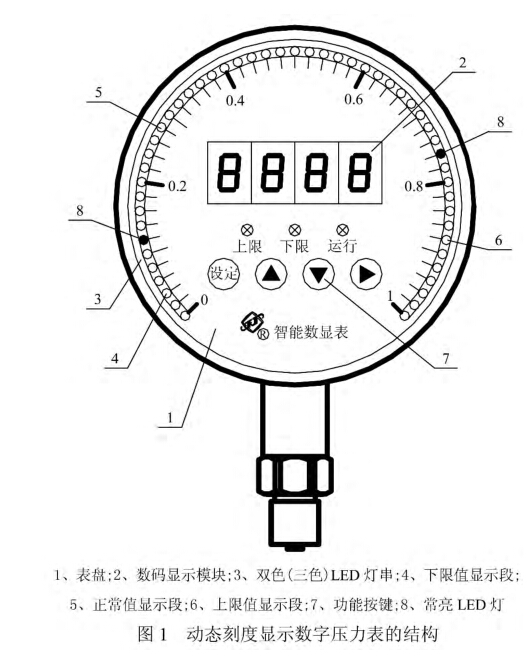

圖1為動態刻度顯示數字壓力表的結構示 意圖。
2.動態刻度顯示數字壓力表電路原理及實 施方案

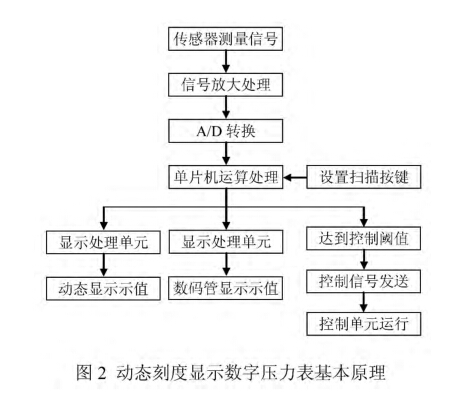

動態刻度顯示數字壓力表基本原理沿襲智能數 字儀表的設計思路,運用單片機對傳感器測量信號 進行采樣、運算處理、補償校正，然后將測量數值以 數字形式在液晶或數碼管等顯示屏幕顯示，同時將 測量數值轉換為LED燈亮滅的信號動態指示測量 值的大小。如果數字壓力表具有壓力控制功能，單 片機不斷對測量值與設定值進行比較，當達到控制 閾值時,發送控制信號啟動控制單元運行。其原理 如圖2所示。
3.結語
動態刻度顯示數字壓力表提供了一種直觀的壓 力值動態刻度顯示方式，它不僅能夠和一般數字壓 力表一樣采用數碼管顯示壓力值，而且可以用LED 燈串的亮滅模擬圓盤式機械壓力表指針指示即時壓 力值，用常亮LED燈直觀地模擬顯示設定的上限 值、下限值。其中所述的常亮指示燈可以根據數字 控制壓力表適用的設備工作參數的不同，在所述 LED燈串中選取,使動態刻度顯示數字壓力表能夠 根據所測數據的信號范圍進行預設,便于操作人員 更直觀地知曉所測數據信號占表程的比例，判斷所 測數據信號處于下限值范圍、正常值范圍或上限值 范圍，并根據所測數據信號作出及時準確的設備 操作。
因?yàn)槭茈p色或三色LED燈的安裝空間的限制， 不能夠無數量限制的放置,故從實用角度出發,只能 在表盤刻度點處安裝LED燈,如此就造成LED燈 串的指示精度不如圓盤式機械壓力表指針指示精度 高,但動態刻度顯示數字壓力表的數碼管卻能精確 表達即時測量值,兩方面組合彌補了上述不足。
