稀油站壓力表及齒輪泵頻繁損壞的原因分析

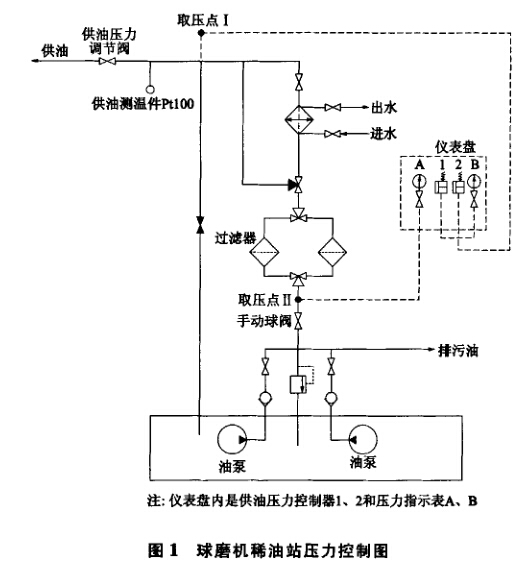

我公司2臺球磨機共配8臺稀油站，稀油站壓力 控制方式如圖1所示。使用5年以來,8臺稀油站均 存在頻繁損壞壓力表和齒輪油栗的現象。剛開始技術 人員認為是壓力表的量程小和潤滑油的雜質多所致， 對此采取了一些措施，沒有效果。后經過反復觀察，發 現稀油站啟動時油泵運轉發出尖銳、過負荷的聲音， 幾分鐘后聲音正常。
稀油站原啟動控制方式為:開啟油站時2臺油泵 同時啟動，當壓力到達設定值0.2MPa時壓力控制器 動作,備用泵停止。從圖1可以看出，壓力控制器1、2 和供油壓力指示表B的取壓點均在I點,為油站供油 管道的最末端，從油站開始啟動到達壓力控制器設定 值，備用泵停止，大約需要Imin的時間。這樣造成每 次開啟時，油站壓力表(Y100，0~lMPa)和壓力控制器 (YWK-C-50,0~lMPa)都超過量程一倍以上，油泵 (CB10、25、63)超載運轉，特別到冬季這種現象更嚴 重，壓力表每月最少更換五六塊，齒輪泵每年最少要 換到十幾臺，耗費了大量的人力和物力。
處理辦法有兩種：
1）兩個壓力控制器分別取壓，一個壓力控制器從 過濾器進油端n點取樣用來控制備用泵的啟停，另一 個壓力控制器取壓點不變（即I點）,正常運行時壓力 低于設定值即可，用來反映過濾器是否堵塞或供油管 路是否有故障。
2）在電氣控制程序中給備用泵加一延時控制。
我公司采用了上述第2種方法，每次啟動油站5min之內備用泵不啟動,5min以后若壓力還達不到 設定值，備用泵自動啟動。
自從更改控制方式以后，8臺油站運行6個月來 未出現壓力表、壓力控制器、齒輪泵再損壞的現象。
