壓力表檢定時溫度對標準壓力表選擇的影響
在進行彈簧管式壓力表檢定時，當環境溫度偏離精密壓力表檢定所允許的溫度公差情況下，必須考慮溫度對標準壓力表精度的影響，正確選 擇標準壓力表精度等級以避免其給檢定帶來隱患。

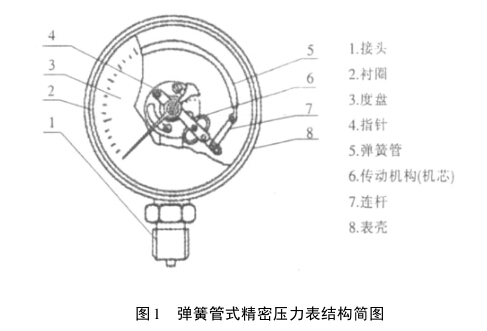

彈簧管式精密壓力表由接頭、度盤、指針、彈簧管、傳 動機構和外殼等組成，如圖1所示。壓力的示值主要通 過彈簧管的彈性形變經由表內機芯的轉換機構將彈簧管的彈性形變轉換成旋轉運動，引起指針偏轉來指示壓力。
當精密壓力表使用環境溫度變化時，將使彈簧管產 生一定的形變，從而影響指針指示的壓力，這樣會對精密 壓力表的精度產生影響。
1.精密壓力表的選擇
在彈簧管式壓力表檢定時，作為標準器的精密壓力 表的選擇，往往是依據JJG52— 1999《彈簧管式一般壓力 表、壓力真空表和真空表檢字規程》中規定，精密壓力表 允許誤差絕對值應不大于被檢壓力表允許誤差絕對值的 1/4。例如，對一塊彈簧管式壓力表(0 ~ 1. 6)Mpa精度等 級為1.6級進行檢定，其允許誤差&=1.6MpaX 1. 6%= 0. 0256Mpa。
通常我們會選擇如下兩種精密壓力表作為標準表：
(1)(0 ~2)Mpa精度等級0. 25級，稱謂精密壓力表
(1)，其允許誤差
(2)(0 ~ 1. 6)Mpa精度等級0.4級，稱謂精密壓力表
其允許誤差
知=1. 6MpaX 0. 4%= 0. 0064Mpa 此時，也滿足釦
=備 / 4。
當壓力表檢定時的環境溫度處于精密壓力表在JJG49一 1999所規定的檢定溫度(20 ±2) °C時，上述兩種標準表的 選擇一般都能滿足進行彈簧管式壓力表檢定要求。
2.溫度對精密壓力表精度的影響
當環境溫度為（20±5)°C時，雖然溫度公差滿足了 JJG52—1999彈簧管式壓力表檢定規程的要求，但超越了 JJG49~ 1999精密壓力表規定的檢定溫度(20 ±2) C的公差范 圍。根據JJG4^1999規程，溫度對精密壓力表造成的示值 誤差修正如式(1)，其指示值誤差應滿足下列要求
△=±(樸政） （1)
式中:A—壓力表使用環境溫度偏離20 ±2°C(0. 25 級以上精密壓力表)、20±3 °C(0. 4級精密壓力表）時的壓 力表示值誤差限，%；
S—允許誤差％的絕對值；
△—偏離溫度數值=I 12— 11 U C其中tl為壓力 表檢定時國家標準中規定的壓力表正常工作環境溫度范 圍內的任意值；
一當12高于22 C (0. 25級以上精密壓力表）或 23 °C(0. 4級精密壓力表）時，t1取22 C或23 C當h低 于22 °C(0. 25級以上精密壓力表)或23 °C(0. 4級精密壓 力表)時，t1取18 C或17 C
K一壓力表受環境溫度影響系數，0. 04%/ C 當彈簧管式壓力表檢定時環境溫度在（3 ~25) C或 (17 ~ 15)°C(0. 25級以上精密壓力表)，（24 ~25) C或（16~ 15)C(.4級精密壓力表)時,環境溫度偏離了精密壓力表檢定所允許的溫度公差，此時，有必要考慮環境溫度 對精密壓力表造成的示值誤差。
若環境溫度為25 °Q按式（1)計算精密壓力表的示 值誤差為：
精密壓力表（）
A=± ( S+KAf)= ±(0.25%+ 0.04%X 3)= 士 0. 37 %
精密壓力表(2)
A= 士（ S+K At )= 士（0.4 % + 0. 04 %X 2) = 士 0. 48 %
從示值誤差A(yù)可以看出，溫度對精密壓力表的影 響，實質上是使精密壓力表的精度等級降低。
此時，精密壓力表的允許誤差為：
精密壓力表（1）
S)1 修正=2MpaX 0. 37 %= 0. 0074Mpa S)i 修正〉S 4
精密壓力表(2)
S)2 = 1. 6Mpa X0. 48 %=0.00768Mpa 備/4
從上述精密壓力表的允許誤差的計算結果表明，精 密壓力表(1)和精密壓力表(2)都不符合檢定規程中精密 壓力表允許誤差絕對值應不大于被檢壓力表允許誤差絕 對值的1/4的要求。
如果僅僅依據JJG52 — 1999《彈簧管式一般壓力表、 壓力真空表和真空表檢字規程》中規定，精密壓力表允許 誤差絕對值應不大于被檢壓力表允許誤差絕對值的1/ 4，而忽略溫度對標準壓力表精度的影響，就會給檢定帶 來一定的隱患。
3.標準壓力表精度與溫度的協調選擇
針對溫度對精密壓力表精度的影響，在進行彈簧管 式壓力表檢定時，當環境溫度偏離精密壓力表檢定所允 許的溫度公差情況下，若在選擇精密壓力表精度等級時 沒有注意到溫度的影響，就可能會造成精密壓力表的允許 誤差絕對值大于被檢壓力表允許誤差絕對值的1/4的要求。 所以在選擇標準壓力表時必須注意到溫度的影響。
3.1調節檢定環境溫度
若將檢定環境溫度下降1. 5 °C，環境溫度從25。。降 為23. 5 °C，按式（1)計算精密壓力表的示值誤差為：
精密壓力表（1)
A= ±( S+KAt)= ±(0.25% + 0. 04%X 1.5)= 士 0. 31 %精密壓力表(2)
A=±( S+KAt)= ±(0.4% + 0. 04%X 0.5)= 士 0. 42 %
于是，精密壓力表的允許誤差為：
精密壓力表（1)
鐋1 修正=2MpaX 0. 31 % = 0. 0062Mp；a 鐋i修正< S)/4 精密壓力表(2)
S>2 = 1. 6MpaX 0. 42% = 0.⑴672Mpa S>2> S4 從上述分析可以看出，當環境溫度降為23. 5 ^精 密壓力表(1)已能夠滿足其允許誤差絕對值不大于被檢 壓力表允許誤差絕對值的1/4的要求，滿足彈簧管式壓 力表檢定規程。
3.2選擇標準壓力表的精度
若保持檢定環境溫度仍為25 °Q將精密壓力表精度 等級從0. 25級提高到0. 16級，其量程為(0 ~2)Mpa按 式（1)計算精密壓力表的示值誤差為：
A=±( S+KAt)= 士（0. 16%+0. 04%X 3)= 士 0. 28 %
于是，精密壓力表的允許誤差為：
Sii 修正=2MpaX 0.28 %=0. 0056Mpa S)1 修正< S>/4
此時被選擇的0. 16級精密壓力表，在環境溫度為 25 ^滿足其允許誤差絕對值不大于被檢壓力表允許誤 差絕對值的1/4的要求，滿足彈簧管式壓力表檢定規程。
在進行彈簧管式壓力表檢定時，當環境溫度偏離精 密壓力表檢定所允許的溫度公差情況下，可以適當?shù)卣{(diào) 節換環境溫度，或選擇適當?shù)臉?biāo)準壓力表精度等級，來滿 足標準精度壓力表允許誤差絕對值不大于被檢壓力表允 許誤差絕對值的1/4的要求，以滿足彈簧管式壓力表檢 定規程。
4.結語
本文分析了溫度對精密壓力表精度的影響，為保證 彈簧管式壓力表檢定規程的實施，避免給檢定帶來隱患， 在進行彈簧管式壓力表檢定時，當環境溫度偏離精密壓 力表檢定所允許的溫度公差情況下，必須正確選擇標準 壓力表精度等級，來滿足標準精度壓力表允許誤差絕對 值不大于被檢壓力表允許誤差絕對值的1/4的要求，以 保證檢定結果的準確性。
