淺析彈簧管式壓力表示值誤差成因及調整方法
根據彈簧管式壓力表的工作原理及傳動設計，針對在使用中產生的誤差,提出了示值變化的一般規律和調整方法，以保證彈簧管式一般壓力表更 有效、準確、可靠的工作。
彈簧管式壓力表以下簡稱壓力表，被廣泛應用于鍋 爐、壓力容器、壓力管道等特種設備上來監督受壓容器內 部所充介質的工作情況。在使用中，其計量性能合格與 否直接影響著企業安全生產和產品質量。由于壓力表一 般都在高溫、高壓、強腐蝕、高頻振動等惡劣環境條件下 使用，極易造成彈簧管和機芯變形。產生示值誤差超差， 維修和報廢率都極高，為保證企業安全生產和降低生產 成本，同時最大可能的減少壓力表的維修時間，現將我 曰常檢定、修理過程中遇到的壓力表的運行規律及調修 方法介紹如下。
1.壓力表結構和工作原理 ⑴結構：

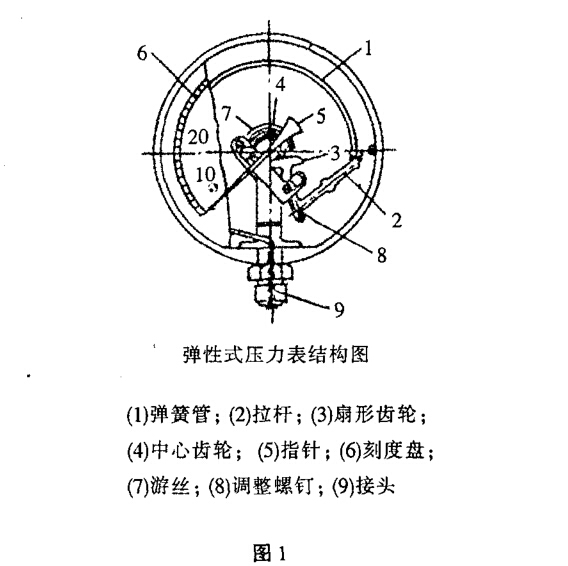

壓力表的結構主要由彈簧管、傳動機構、指示機構和 表殼等四大部分組成。見圖1。
①彈簧管：管內壓力變化使管子自由
端產生位移，帶動傳動機構動作，
管內壓力與自由端位移成線性關系。
②傳動機構(機芯）：由扇形齒輪、中心齒輪、游絲等 組成。主要作用是將彈簧管自由端微量位移進行放大， 并把直線位移轉變?yōu)橹羔樀慕俏灰啤?/span>
③指示機構：由指針、刻度盤等組成，主要作用是將 彈簧管的彈性變形量通過指針轉動指示出來，從而在刻 度盤上讀取直接指示的壓力值。
④表殼:主要是固定和保護上述三部分的零件。（2) 工作原理：
壓力表是基于虎克定律而成，工作原理是:彈簧管在 被測介質壓力作用下，迫使彈性敏感元件產生了相應的 彈性變形(即位移），借助于連桿，通過齒輪軸傳動機構傳 動并予以放大，由固定于齒輪軸上的指針逐漸將被測介 質壓力值在分度盤上指示出來。
2.壓力表示值的變化規律
（1）連桿移動角度的大小與指針在刻度盤上偏轉角 。度的大小成正比例關系
連桿與扇形齒輪間構成的初始角大,指針在刻度盤 上偏轉的角度也大;連桿與扇形齒輪間構成的初始角小， 指針在刻度盤上偏轉的角度也小。按規程要求是，指針 在全行程中轉動的角度，應與刻度盤上所示刻度線角度 的大小相籌，即以270度時為最佳。否則，中間刻度的兩 側示值將出現快、慢變化的不同，產生非線性誤差。
（2）連桿與扇形齒輪間的夾角
改變連桿與扇形齒輪間夾角的大小，可以調整非線 性誤差。調小連桿與扇形齒輪間夾角，指針在前半部分 刻度走得快，指針在后半部分刻度走得慢。調大連桿與 扇形齒輪間夾角’指針在前半部分刻度走得慢,指針在后 半部分刻度走得快。
（3）機芯安裝位置
順時針轉動機芯，刻度前半部指針走得慢’刻度后半 部指針走得快。逆時針轉動機芯，刻度前半部指針走得 快，刻度后半部指針走得慢。
（4）自由端位置
自由端向左移，刻度前半部指針走得快，刻度后半部 指針走得慢。自由端向右移，刻度前半部指針走得慢,刻 度后半部指針走得快。壓力表滿刻度處的誤差，常常是 因為初始角小，未到滿度連桿已被拉足，限制了自由端位 移的變化量,一般多采用移動自由端的辦法,移動自由端 的方向，則與上面方法相反。
（5）示值調節螺釘位置
改變示值調節螺釘?shù)奈恢?，可以調整線性誤差，糾正 誤差成比例地增加或減少的示值變化快慢不同。示值調 節螺釘向下移，指針走得慢;示值調節螺釘向上移，指針 走得快。
3.壓力表示值誤差的成因及調整方法
（1）被檢表誤差總是增加或減少一個固定值
這是由于指針安裝不正確而引起的系統誤差，調整 這種誤差’只要重新起針調整指針的安裝位置,就可以消 除。如果誤差極小，微量轉動一下度盤也能解決。
（2）被檢表誤差成比例地增加或減少
這類誤差主要是傳動比有了變化而產生的。只要移 動一下示值調節螺釘就能解決。被檢表誤差逐漸增加 時，將示值調節螺釘向下移，擴大扇形齒輪短臂的臂長， 將傳動比調低。被檢表誤差逐漸減少時，將示值調節螺 釘向上移，縮小扇形齒輪短臂的臂長，將傳動比調高。
（3）被檢表指示先后快慢不同
也就是產生了非線性誤差，這類誤差的產生是由于 全行程中指針的轉角大于或小于了度盤上的標度角。調 整的方法，主要是變更連桿與扇形齒輪間的夾角。示值 先快(正誤差)后慢(負誤差)順時針方向旋轉機芯,或將 自由端向外移，擴大連桿與扇形齒輪間的夾角。示值先 慢(負誤差)后快(正誤差)逆時針方向&轉機芯，或將自 由端向里移,減小連桿與扇形齒輪間的夾角。必要時也 可用加長連桿的方法進行解決。另一種調整方法是，采 用中間刻度起針，起針后增減一相同壓力值，要求指針向 左右兩側偏轉的角度相同，并與中間刻度左右相鄰兩個 帶有數字的刻度相對正。經過調整后，應再按檢定規程 中的方法核查一下或進一步調整一下。
當機芯安裝不正;度盤偏斜;指針軸不在彈簧管圓弧 中心或度盤孔中心，也會出現中間刻度前、后示值快慢不 同，應松開機芯固定螺釘,適當調整機芯固定位置或微動 度盤加以解決。
（4）僅某一檢定點超差
這類誤差主要是齒輪嚙合點有污物、毛刺或齒牙的 形損、傷齒。調整的方法是，在哪一刻度上發現超差，就 停在哪一刻度上。檢查該刻度點上各零件間配合情況， 傳動軸孔有否受阻;連桿是否靈活;齒牙嚙合點有無損 傷、異物等，排除污物、毛刺。中心齒輪有傷齒可變動嚙 合位置，使傷齒避開傳動，扇形齒輪有傷齒則無法調修， 必須更換新件。
（5）已盡最大調整滿度仍有誤差
這類誤差常見的原因有:刻度盤或機芯裝錯;彈簧管 變形;連桿太長或太短。檢查和調整的方法是，換一只比 原來量程大的標準表進行比對,當被檢表達到上限時觀 察標準表的讀數,作為判斷被檢表所屬測量范圍的依據。 而后，將被檢表的刻度盤拿下來，換上一塊所判斷測量范 圍的刻度盤,再進行比對。若誤差仍然很大，示值不成線 性關系,再分別試換機芯和連桿進行粗檢，直至量程與示 值基本接近要求時,再換上規定的標準表進行校驗。如 經過以上調換零件等各種步驟仍得不到解決時，則為彈 簧管已經變形，必須更換新件。
4.結束語
調整好壓力表的示值誤差，首先，要對壓力表的結構 了解清楚,即掌握壓力表中各個關鍵零件的特點和作用； 其次，要掌握一定的修理技術和規律;最后,還要能夠正 確分析出產生誤差的原因和性質。不要一出現誤差就動 手去調，應該從頭到尾檢定一遍，一是可掌握誤差的規 律,二是可暴露全部的誤差，進行綜合調整，只有這樣，才 能達到消除壓力表示值誤差的目的。
