注水井井口壓力表防凍裝置的研制與現場試驗
進入冬季，隨著溫度的洚低，注水井并口壓力表經常 凍堵大大增加了崗位員工的工作量，影響了資料的正確錄 取。還經常把壓力表凍壞，更換新壓力表后又重復凍壞，造成 單位成本費用升高安裝壓力變送器的井，為了防止把貴重的 變送器凍壞，特意加裝了電加熱片，不但安裝成本高，而且離電 源較遠的并根表不能安裝研制開發的注氷井井口壓力表防 凍裝置，解決了在冬季注水井井口壓力表凍堵現象：衣文主要 介紹了壓力表防凍裝置的結構原理，及該裝置的現場試驗 效果。
生產實踐中，進入冬季后注水井井口壓力表經常凍堵，造 成壓力指示+淮，嚴取影響正常生產和資料的準確錄取。還 經常把壓力表凍壞，我們就要及時的更換這沖凍壞的壓力表, 更換新壓力表后，一段時W又被凍壞，成本費用不斷升高髙。安 裝壓力變送器的井，為了防止把賁取的變送器凍壞，特意加裝 了電加熱片，不但安裝成本髙，而且離電源較遠的井根本不能 安裝。為了解決上述問題，研制開發廣注水井井口壓力表防凍 裝置。該裝盥通過現場誠驗，各項性能指標完僉達到了設計要求。
1.任力表防凍裝置的研制
1.1設計原則
具有很高的密封性，經久耐用。
裝罝各部位要求耐腐蝕
操作簡便，省時省力
1.2設計思路
通過現場調查，由壓壓力表和考克部位的水體體積很小， 往往凍堵部是發屯在考克和壓力喪部位。所以，我們只要把它 們內部的傳介質改變?yōu)榉纼鲆?，就能防止凍堵?；?/span>r這一思 路，設計了一種在仄力衷和考克中能儲存防凍液的裝置。

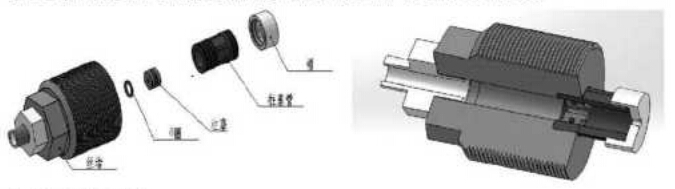

根據設計思路，設計了悛體效來圖，初步設計本裝置主要 由絲堵、活塞筒、密封活塞、底鄒機米四大部分組成。
1.3工作原理
在活塞弓壓力表考克W汴滿防亦液后，安裝任注水汁汴 口，并內壓力通過后蓋孔眼作川在活塞卜.，推動活鑾擠壓防凍 液，完成壓力傳導，彺樂力表上顯示出讀數。絲堵上連接的1: 作筒長度不超過5厘米，不影響閥門的幵方。耑要放壓時，打開 放空閥，井內壓力推動柱塞到絲堵內，由于絲堵的孔眼直大 活塞，壓力放盡。
2.視場安裝
連接好考克、壓力表，把裝置后蓋打幵，取出活塞；從后蓋 處灌注防凍液，留出一個活塞的空間；裝人活塞，h好后蓋，把 裝置連接在水井套管上;開閥f 1，取壓力。
3.檢查效果
3.1密封和耐壓性實驗

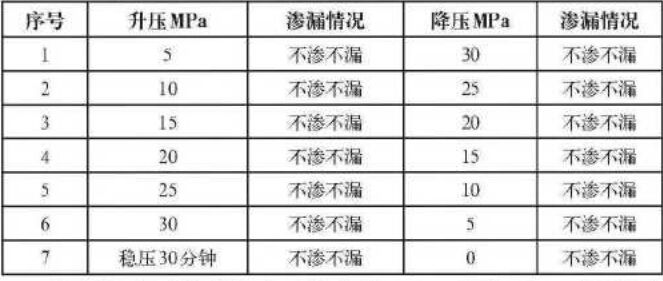

該裝盥制作完成后芘工作筒內分別充填了防凍液和柴油 兩種不M導壓性質的介質進行密封和耐壓性試驗。連桉到壓 力表檢定臺進行實驗，實驗數據如下：
通過上表可以看出當壓力升致30MPa且穩壓30分鐘仍表 現為不滲不漏，說明了該裝置密封性能和剛壓性能良好。
3.2準確性和防凍實驗
新趼制的壓力表防凍器裝置從2015. 1. 25日在3「丨注水 /1:(安22?2、安21?10、安63?40)分別安裝壓力表防凍裝置/I*始 進行實驗，環境溫度最低達?161。到目前，沒有凍壞一個壓力表，指針指示數椐準確，轉動靈敏，同時在安裝初期三個月內， 每片兩次與沒有安裝防凍裝置的壓力表讀數進行對比校隊數 據，結果裝有防凍裝置的壓力表讀數間沒有安裝防凍裝置的 力表顯示的數椐誤差極小，可以忽略不計。防凍裝置的壓力表 M不安裝防凍裝置的壓力表顯示的數據誤差極小，在允許誤差 細內。實驗到目m為止，沒有損壞一個壓力衷，指針指示數 據準確，轉動靈敏。
3.3現場應用
裝置制作完成后，在安22?2、安21?10、安63?40，三口注水 井試驗，K經寒冬臘月，經歷了?16T:的考驗，沒有發生過一次 廠衛力表凍堵。從而證明了該裝置效果顯著。
4.結語
壓力表防凍器裝罝通過現場應用，各項指性能合格，泫裝 賈抖有如下特點:操作方便、快捷、省時、省力;減輕員工勞動強 度，提高工怍效串;卞約單位成本，降低維修費別:成本低廉，操 作安全系數加大;適用范圍廣，具有曳好的推廣應用前景。
