国模大胆人gogo体艺术术高清,久久久久久中文字幕女三级,freeporn 高潮,9久久黄片

氣田壓力表安全事故原因分析

發(fā)布時間:2018-03-23 13:11:14 瀏覽:

壓力表是安全防護的重要計量器具,在油氣田中有著廣泛應(yīng)用。本文根據(jù)某氣田發(fā)生的壓力表安全事故,對壓力表的性能、介質(zhì)組分、工況等方面 進行分析,查找出安全事故關(guān)鍵原因:氯根含量高、礦化度高的水組分,在長時間的高溫高壓條件下,對彈簧管壁將造成嚴重的腐蝕。本文在壓力表選型、 規(guī)范安裝使用、管理制度等方面提出一些建議,特別是對于介質(zhì)腐蝕性較強,工況惡劣的情況,壓力表科學(xué)選型尤為重要。本文對油氣田等生產(chǎn)企業(yè)的壓力表選型、使用有一定指導(dǎo)意義。

0.前言

壓力表在各行各業(yè)的生產(chǎn)活動中得以廣泛用。壓力 表本身不存在任何危險,單作為安全附件之一的壓力表, 時刻守護著產(chǎn)品安全、人身安全、環(huán)境安全的大門。特別 是使用于易燃、易爆、有毒物質(zhì)的生產(chǎn)、儲存、運輸?shù)任kU 場所時,壓力因素對預(yù)防災(zāi)難性事故的發(fā)生起關(guān)鍵作用, 對安全的貢獻不可小覷。壓力表作為油氣田最常見的計 量器具,對于油氣田的生產(chǎn)安全和人身安全有著極其重 要的作用。2015年,某氣田多次發(fā)生壓力表爆表,向外 呲氣的安全事故。由于外呲的為天然氣,對氣田安全生 產(chǎn)影響極大。事故發(fā)生后,氣田高度重視,對事故發(fā)生的 原因展開多方面的調(diào)查分析。

1.事故調(diào)查

1.1壓力表性能試驗

對提供的三塊0 ~ 16) MPa的壓力表,分別在壓力 表校驗臺上,超壓10% ,持續(xù)2個小時三塊壓力表不漏 油,無損壞。超壓試驗后進行示值誤差檢定,符合1.6 級,示值準確。在壓力交變試驗機進行性能測試2個小 ,無損壞。之后在壓力表校驗臺進行示值誤差檢定,符 合1. 6級,示值準確。

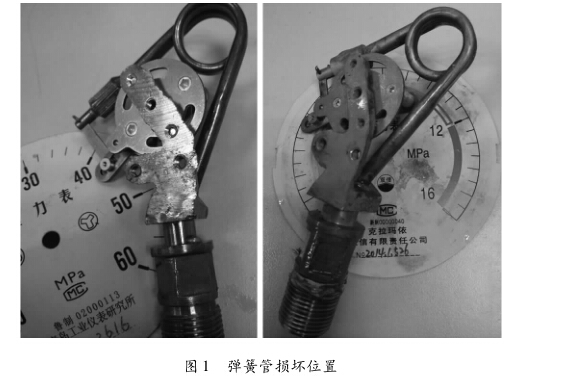

對損壞的兩塊壓力表進行打壓試驗,彈簧管漏油。 可以明顯看到彈簧管裂縫,見圖1中紅色標志位置。其 中一塊壓力表游絲完好,一塊壓力表游絲損壞。

1.2水組分

氣田采氣井各個采樣點的水型分析結(jié)果簡要如下: (1)氯根含量均值為4775mg/L,采樣點中最大值將近 10000mg/L,可見氣田采氣井中氯根含量極高。2)礦化度均值為7942mg/L,采樣點中最大值約為15000mg/L。 中硫酸鈉型7,氯化鈣型9,氯化鎂型1個。綜合分析, 氣田采氣井水中氯根、鈣離子含量很高,礦化度很高。

1.3 工況

集氣站壓力表環(huán)境工況惡劣,均為高溫高壓,水溫為 50°C左右,壓力值16MPa以上,且壓力恒定。而僅采用 普通壓力表,安全隱患極大。

2.事故原因分析

彈簧管是壓力表的主要部件。彈簧管含銅量有區(qū) ,含紫銅量多,則較軟,含黃銅量多,則較脆。彈簧管加 工冷拔加工過程中,夾具造成彈簧管表皮有輕微損傷,折 彎速度過快存在應(yīng)力集中現(xiàn)象,結(jié)構(gòu)相對薄弱。

彈性元件在使用中會產(chǎn)生機械疲勞、遭受介質(zhì)的腐 蝕。要視工況介質(zhì)物理、化學(xué)特征及其環(huán)境制定壓力表使用壽命、更換周期。對用于測量有腐蝕性介質(zhì)的儀 ,還要充分考慮介質(zhì)對彈性元件的腐蝕,壓縮使用壽 命、更換周期。對于介質(zhì)中含氯根較多的情況,應(yīng)根據(jù)實 際情況,選擇對應(yīng)的壓力表。

氯根是指在化合物中存在的一種離子,屬于第七主 族元素,最外層有七個電子,易得電子,有強氧化性。高 活性的氯化物離子可以使黑色金屬和有色金屬發(fā)生點腐 ,如不銹鋼、鋁、銅。如果水系統(tǒng)中有不銹鋼材料,水中 存有高濃度的氯根離子時,將會造成不銹鋼的局部腐蝕, 嚴重的點腐蝕可造成設(shè)備穿孔。

一般自來水中氯根含量為20mg/L,根據(jù)水型分析, 氣田采氣井水的氯根含量均值為4775mg/L,氯根含量非 常之高,且礦化度極高。氯根含量高、礦化度高的水分, 在長時間的高溫高壓條件下,對彈簧管壁將造成嚴重的 腐蝕,這是彈簧管損壞的關(guān)鍵原因之一。

壓力表使用現(xiàn)場為露天環(huán)境,工況惡劣,長期處于恒 定高壓狀態(tài),對壓力表的性能要求很高。在冬季,室外溫 度長期處于-20°C以下,對彈簧管影響極大。壓力表在 長期惡劣環(huán)境條件下,容易在彈簧管結(jié)構(gòu)相對薄弱的地 方發(fā)生裂口,導(dǎo)致安全事故的發(fā)生。

3.改進措施

油氣田日常生產(chǎn)實行自動化管理,壓力表作為主要 的計量器具,用于安全防護、工業(yè)過程控制、監(jiān)測和監(jiān)視 壓力等方面,使用量很大。如何根據(jù)不同工況,選用合適 的壓力表,并建立壓力表安裝、使用、維護管理制度,保證 設(shè)備安全、生產(chǎn)安全、人身安全,是急需要解決的問題。 改進措施如下:

3.1壓力表選型

根據(jù)實際工況和介質(zhì)情況,選擇適合的壓力表,是非 常重要的。本文中氣田集氣站工況惡劣,水組分氯根含 量很高,應(yīng)選擇耐溫、耐氯的不銹鋼壓力表。腐蝕性介質(zhì)濃度較高時,可選用特種不銹鋼隔膜壓力表,如隔膜材料 為蒙乃爾、鉭、哈氏合金等,但其使用成本較高。不考慮 實際工況而選擇普通壓力表,可能會導(dǎo)致重大安全事故。

3.2壓力表量程選擇

為了保證壓力表彈性元件能在彈性變形的安全范圍 內(nèi)可靠地工作,壓力表量程的選擇不僅要根據(jù)被測壓力 的大小,而且還應(yīng)考慮被測壓力變化的速度,其量程需留 有足夠的余地。量程選擇過高則讀數(shù)誤差較大,不準 確,量程選擇過低,則壓力表安全性下降,容易出現(xiàn)瞬間 壓力過大導(dǎo)致的壓力表損壞現(xiàn)象。因此,壓力表使用時 盡量選在滿量程的1/3至2/3處。

3.3 壓力表安裝使用

不正確的安裝使用壓力表,會導(dǎo)致壓力表結(jié)構(gòu)變形, 示值不準等情況的發(fā)生。拆裝壓力表時應(yīng)用兩個扳手卡 緊絲扣拆卸安裝,不要用雙手扳表頭,避免把壓力表板 壞。安裝后應(yīng)緩慢開閥,避免瞬間壓力過大,引起指針不 歸零或彈簧管變形。

3.4 壓力表維護管理制度

壓力表是國家規(guī)定的強制檢定計量器具。油氣田應(yīng) 有健全完善的壓力表維護管理制度,從制度上保證壓力 表的使用、維護的規(guī)范合理。
