一般壓力表檢修心得

發布時間:2018-03-23 11:08:09 瀏覽:

本文簡要介紹了彈性元件式壓力表檢定中常見的問題及解決辦法。

1.概述

彈性元件式一般壓力表因其很高的機械強度以及生產方便等特 性,被廣泛應用于油氣傳輸、熱力管網、供水供氣系統、車輛維修保 養廠店等工業流程和科研領域。壓力表示值的準確與否是控制和調節 生產和試驗過程,保證安全,測量數據及數據處理準確可靠的關鍵。 筆者根據日常工作,總結了壓力表檢定中常見的問題及其解決方法。

2.壓力表接頭

壓力表檢定,最頭痛的就是要解決“漏”的問題。這就需要檢定 人員了解并熟悉幾種常見的接頭知識:

2.1公制螺紋和英制螺紋

公制螺紋用螺距來表示,單位為mm。美英制螺紋用每英寸內的 螺紋牙數來表示,單位為英寸。一般會用“分”來稱呼螺紋尺寸,一 英寸等于8分,1/4英寸就是2分,以此類推。

2. 2 圓柱管螺紋和錐管螺紋

圓柱管螺紋主要采用墊片防漏,而錐管螺紋則需要使用“生料帶”

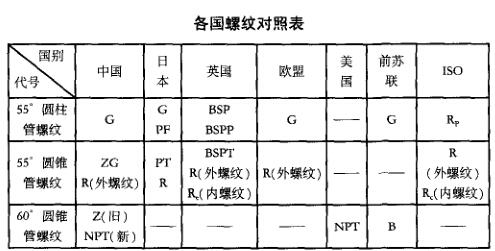

來防漏。只是各國的螺紋代號不同,使用時需要認真識別(見下表)。

3.—般壓力表的調修

現在的一般壓力表量產價格已經非常便宜,一些企業遇到壞表就 直接丟棄了,造成了極大的浪費。一般壓力表的一個很顯著的特點就 是經濟耐用,大多情況下述是有很大的維修余地的。這就需要維修人 員做出很好的判斷,在什么情況下選擇維修什么情況下可以選擇直接 報廢,重新申請購買新表。

3. 1零點超差

現象:1)壓力表的指針偏離零點超過允許誤差;2)是沒有 靠在止銷上;3)指針指示端處于零點限止釘之后。

解決辦法:1)如果壓力表指針偏轉過大,指針停留在測量上 限的1/2?3/4范圍內的任一位置上,這種情況很可能彈簧管已經產 生永久變形,維修已經沒有必要,可以選擇報廢;2)大多數情況 下是因為負荷沖擊較大或是壓力表有過撞擊,只需取下指針重新安裝 調校即可。

3.2壓力表不升壓

現象:壓力表加壓后,指針無變化,不升壓。

解決辦法:1)檢查壓力校驗臺油路/氣路是否暢通,有無堵 塞的位置,適當疏通;2)很可能是壓力表彈簧管堵塞,用細鐵絲 疏通即可。3)疏通后若仍不升壓,則可能是彈簧管漏油或齒輪磨 損過于嚴重已經無法傳動,直接報廢。

3.3指針刮表盤/玻璃

現象:壓力表指針在檢定過程中有刮表盤或是玻璃的問題。

解決辦法:1)檢查指針是否有彎折現象,整理修復;2) 查表盤是否有彎折現象,整理修復;0)注意檢査壓力表中心軸是 否傾斜,可用平口鉗調正。

3.4壓力示值誤差線性變化

現象:在檢定的過程中,壓力表的示值誤差隨著壓力的增大而增 大或減小。

解決辦法⑴開表后,彈簧管明顯變形或是游絲紊亂可直接報鹿 (2)壓力表示值誤差隨壓力增大而增大可將壓力表拉桿調節螺絲 向外移動一小段距離,即減小彈簧管自由端與連接桿的夾角,從而減 小傳動比;3)壓力表示值誤差隨壓力增大而減小,可將壓力表拉 桿調節螺絲向內移動一小段距離,即增大彈簧管自由端與連接桿的夾 角,從而加大傳動比。最終達到示值與約定真值相吻合的目的。

3.5輕敲位移超差

現象:1)在增減負荷過程中,當輕敲外殼后,指針擺動不止; (2)全量程范圍內,只有某點或某幾個點的輕敲位移超差;

解決辦法:1)檢査表盤和表殼固定螺絲是否松動;2)游絲 是否紊亂,如已經紊亂可直接報廢;3)扇形齒輪與中心齒輪是否 因磨損現象無法很好嚙合,可適當調整齒輪嚙合位置,若無調整余地 選擇報廢;4)撥開扇形齒輪,適當?shù)貙⒂谓z放松或盤緊,以增加 起始力矩。

3.6回程超差

現象:正反行程示值之差的絕對值超過最大允許誤差,即回程誤 差超差。

解決辦法:回程超差說明彈簧管彈性形變變性,直接報廢。

3.7跳針

現象:1)指針回轉遲鈍,有突跳現象;2)在某一個示值位 置有明顯跳針現象。

解決辦法:1)可能因傳動件間配合間隙過小,造成卡頓,可 適當調整配合間隙。2)檢查傳動件間的活動配合出有無污潰存在, 例如扇形齒輪與中心齒輪間,拉桿調節螺絲與拉桿間等。可用齒輪鋼 刷清潔污漬。

3.8指針不能恢復零位

現象:檢定正常,回程泄壓后,指針無法回到零點。

解決辦法:(1〉游絲盤的不緊,增大游絲轉矩;2)很可能是 因為彈簧管變形、齒輪間嚴重磨損咬死或游絲混亂造成,可以直接報廢。

3.9示值不穩定

現象:當負荷穩定時,指針的指示值呈現出逐漸下降的趨向 解決辦法:1)檢查接口選擇是否正確,有無漏油現象;2) 彈簧管漏油,報廢。

4.小結

本文是通過壓力表工作中遇到的實際問題總結的一些心得體會, 希望可以給新入行的從事壓力表檢定和維修的工作人員一些啟示
