彈簧管式精密壓力表檢定過程中預壓的重要性
本文提出在彈簧管式精密壓力表檢定前，對壓力表至少施加測量上限75%的壓力，進行預壓，預壓的 次數一般為2~3次。
一、結構與工作原理
1.結構
精密壓力表與一般壓力表在結構和原理上并沒 有差異，主要由帶有螺紋接頭的支持器、彈簧管、拉 桿、調整螺釘、扇形齒輪、中心齒輪、游絲、指針、表盤、 表殼等組成。
2.工作原理
當被測介質通過壓力表接口進人彈簧管內腔時， 彈簧管在被測介質壓力的作用下其自由端產生相應 的線位移,通過拉桿和扇形齒輪放大傳動機構將線位 移轉換為相應的角位移，中心齒輪帶動指針在標有均 勻刻度的分度盤上指示出被測介質的壓力值。
精密壓力表與壓力校驗器組成精密壓力表標準 裝置后，通過直接比較法對一般壓力表進行檢定，實 現壓力量值傳遞。
二、實驗分析
精密壓力表的檢定依據為JJG49-2013《彈性元件 式精密壓力表和真空表檢定規程》,在檢定過程中，發 現如果不對精密壓力表進行預壓，其檢定結果中的回 程誤差明顯偏大。尤其是檢定的第一次循環數據和第 二次循環數據中，同一檢定點的回程誤差作比較時， 明顯存在差異，甚至每個檢定點的第二遍數據中回程 誤差均不大于第一遍數據中的回程誤差。
通過對不同廠家、不同量程的精密壓力表進行檢 定發現，是否采取預壓，回程誤差的數據有差異，而且 十分明顯。下面就某一塊精密壓力表不進行預壓和預 壓的檢定數據比較，可以得出更加清晰的結論。
1.實驗數據

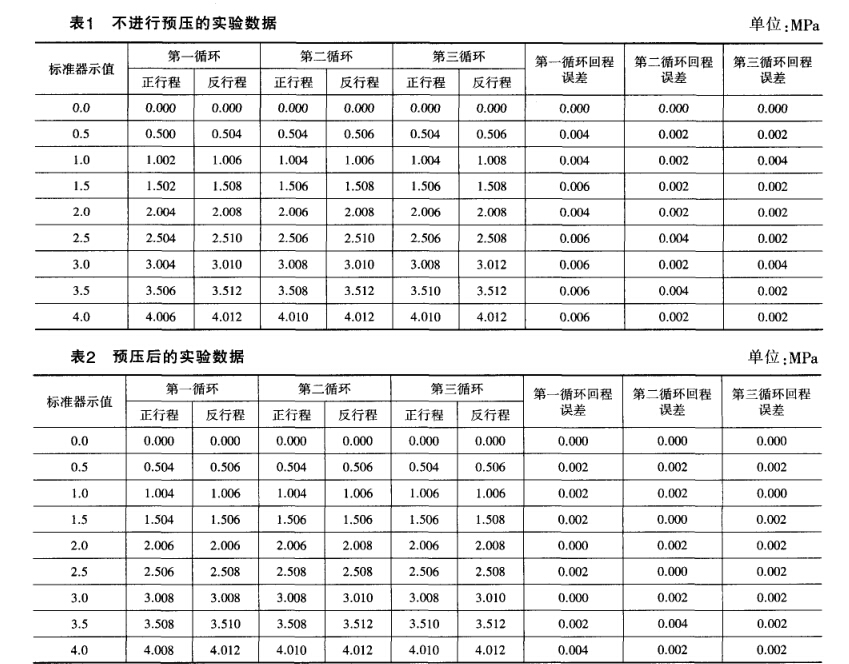

使用(0.1~6)MPa、0.02級的活塞式壓力計作為標 準器，對一塊0~4MPa、0.4級的精密壓力表進行檢定。 為避免彈簧管的彈性遲滯的影響，不進行預壓和預壓 的檢定應分別在兩天內完成，環境條件基本一致，實 驗數據分別如表1和表2所示。
2.數據分析
從以上兩組數據可以發現，不進行預壓測量的 第一循環數據的回程誤差與另外兩個循環相比明 顯偏大，而第二循環與第三循環的回程誤差無明顯 差異；預壓后的3個循環回程誤差的差異不是很明顯。
從以上實驗數據可以充分說明預壓的重要作用， 經過預壓使得彈簧管的彈性遲滯現象趨于穩定，各循 環的數據趨于一致，獲得的實驗數據更接近于精密壓 力表在實際使用過程中的真實情況。
三、預壓的重要性
1.在預壓過程中，可以檢査由精密壓力表、檢定 用標準器等組成的檢定系統的密封性。
2.在預壓過程中，還可以觀察精密壓力表的示值 狀況、指針偏轉平穩性等。
3.經過預壓，精密壓力表進人正常工作狀態（彈簧管的彈性后效和彈性滯后趨于穩定），同時也是對 精密壓力表的各組成部分起到“舒活筋骨”的作用。然后再進行檢定，能夠真實反映精密壓力表的重復性，得到更準確的示值誤差和回程誤差。
