高量程壓力表檢定造壓系統的改造

發布時間:2018-03-16 11:42:58 瀏覽:

針對現有造壓系統的不足和問題,找出問題所在,通過改造,提高造壓系統的工作效率和使用壽命,保證壓力表檢定校準工 作的有序進行。

0.引言

隨著計量行業的發展,壓力測量的技術也曰新月異, 大家都聚焦于測量精度等級的提高,智能化自動化的改 ,忽視了造壓系統的升級。然而造壓系統在壓力校準技 術中占有非常重要的地位,尤其在高壓造壓系統中,長期 存在工作效率低,成本高,操作不便的問題,筆者通過對現 有高壓造壓系統工作原理分析,發現問題所在,通過改造,解決此類問題。


1.現有高壓造壓系統的原理分析

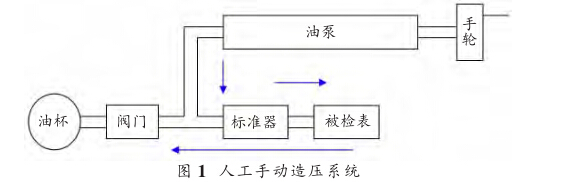

1.1人工手動活塞造壓原理

如圖1所示,我們先把標準器和被檢壓力表安裝好, 打開閥門,通過手輪向外轉帶動油泵,把油杯里的油吸入 管路中,關閉閥門,手輪向內轉動產生壓力,按照J(rèn)JG52- 2013《彈性元件式一般壓力表、壓力真空表和真空表檢定 規程》的要求完成檢定后,打開閥門,油又回流到油杯中, 同時也把雜質帶入油杯中。校準一塊普通壓力表需要8 鐘左右,對于氧氣壓力表等禁油的壓力表則需額外添加油 水分離器,校準時間需要10分鐘一塊。整個校準過程是以 人工造壓,工作強度很大。因?yàn)橛徒橘|(zhì)中混入雜質,通常每 星期都會對其進行更換。即便如此,裝置單向閥亦經常堵 塞,活塞與缸筒因雜質磨損而漏油,該裝置是密封結構,檢 修工作繁瑣,活塞、缸筒的替換也是一筆不小的開支。

1.2電控造壓原理

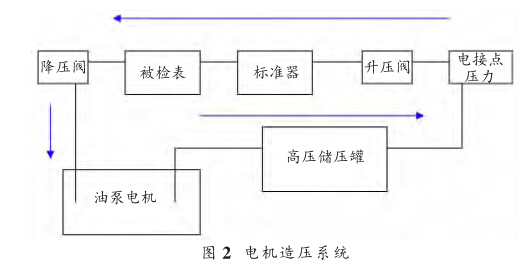

如圖2所示,造壓系統是通過電接點壓力表或壓力 控制器油泵控制的。


把標準器和被檢表安裝好后關閉升壓閥,用電接點 壓力表(或壓力控制器設定一個壓力值,啟動油泵電機進 行造壓,直至設定點后關閉電機。然后打開升壓閥,將油壓 導入標準器和被檢表中,在完成檢定泄壓時,油再次回流 到油泵中,按照JJG52-2013《彈性元件式一般壓力表、壓 力真空表和真空表檢定規程》,校準一塊普通壓力表需要 6分鐘左右,對于氧氣壓力表等禁油的壓力表則需額外添 加油水分離器,校準時間需要8分鐘一塊。相比第一種模 ,此方法相對省力,但是維護成本較大,一方面每星期對 整個系統油介質的更換就是不少的開銷,另一面不停地開 關以及回流的雜質也影響了油泵電機的使用壽命,一旦需 要廠家前來維修,需要上千的費用。

2.改造后的高壓造壓系統



2.1改造后的高壓造壓系統原理

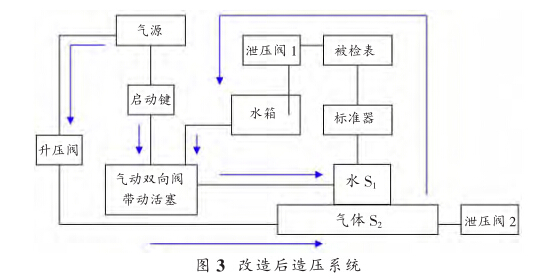

如圖3所示,安裝好標準器和被檢表后,按下啟動鍵, 壓縮空氣進入氣動雙向閥,該閥是雙位置單氣控,具有記憶功能,內孔采用特殊工藝加工,摩擦阻力小,無需加油潤 滑,在壓縮空氣的作用下閥內組件來回運動帶動活塞將 水箱里的水吸入管路中,并對水進行預壓,在小腔體里產 生一個基礎穩定的壓力,這個過程是單向不可逆的。打開 升壓閥,壓縮氣體順著圖中箭頭,進入大腔體,因?yàn)榇笮∏?/span> 體的受力橫截面積相差比較大,根據二力平衡P *St=P氣*S2,當P氣増大時,P水也成倍增加,放大后的P 進入標準器和被檢表中。按照JJG52-2013《彈性元件式一 般壓力表、壓力真空表和真空表檢定規程》的要求,通過控 制升壓閥可完成進程的檢定,滿量程后關閉升壓閥打開 泄壓閥2,完成回程檢定,最后打開泄壓閥1,水又流回到 水箱中。

2.2改造后造壓系統的優點

①裝置是以氣、水作為工作介質,更干凈環保,成本也 更低廉。同時泄壓后,水回流至水箱中,不會對系統內其他 組件、管路產生影響。該容器是個獨立系統,發現水質渾 ,可很方便對水進行替換。若發現一批被檢表彈簧管中 都很臟,亦可對水不進行循環使用,回流的水直接排出即 可。至于曰常維護,只需定期對密封圈進行更換,確保密封 性完好即可,幾乎不需要維護費用。

②裝置使用氣動雙向閥帶動活塞,能在極短的時間內 達到預壓值,而且預壓值是可調的,只需改變雙向閥的進 氣壓力。通過固定的橫截面積比,可對預壓放大十?dāng)?shù)倍。筆 者做過多次試驗,壓力從0到60MPa, 10秒內就能完成, 操作簡單無噪音,又因介質是水,基本能應對所有類型的 壓力表,無需再外接油水分離器,校準一塊壓力表的時間 可降至5分鐘左右。

2.3改造造壓系統的注意事項

①氣動雙向閥作為主要?jiǎng)恿υ?,?duì)他的選取尤為重 要,筆者建議使用亞德客的氣動閥,在安裝前需清除進氣 管道內壁的雜質、粉塵,注意氣體流動方向及接管牙型是 否正確,氣源必須經過40^m的濾芯過濾,避免在振動環 境下使用。

②壓力放大部分選材要經過耐壓試驗,確保能長期承 受60MPa的壓力。

3.結束語

通過對高壓造壓系統改造前面的數據分析,新的系統 提升了工作效率,節省了校準成本,取代了油水分離器,給 檢測人員在曰常檢測中帶來很大便利,保證壓力表檢定校 準工作的有序進行
